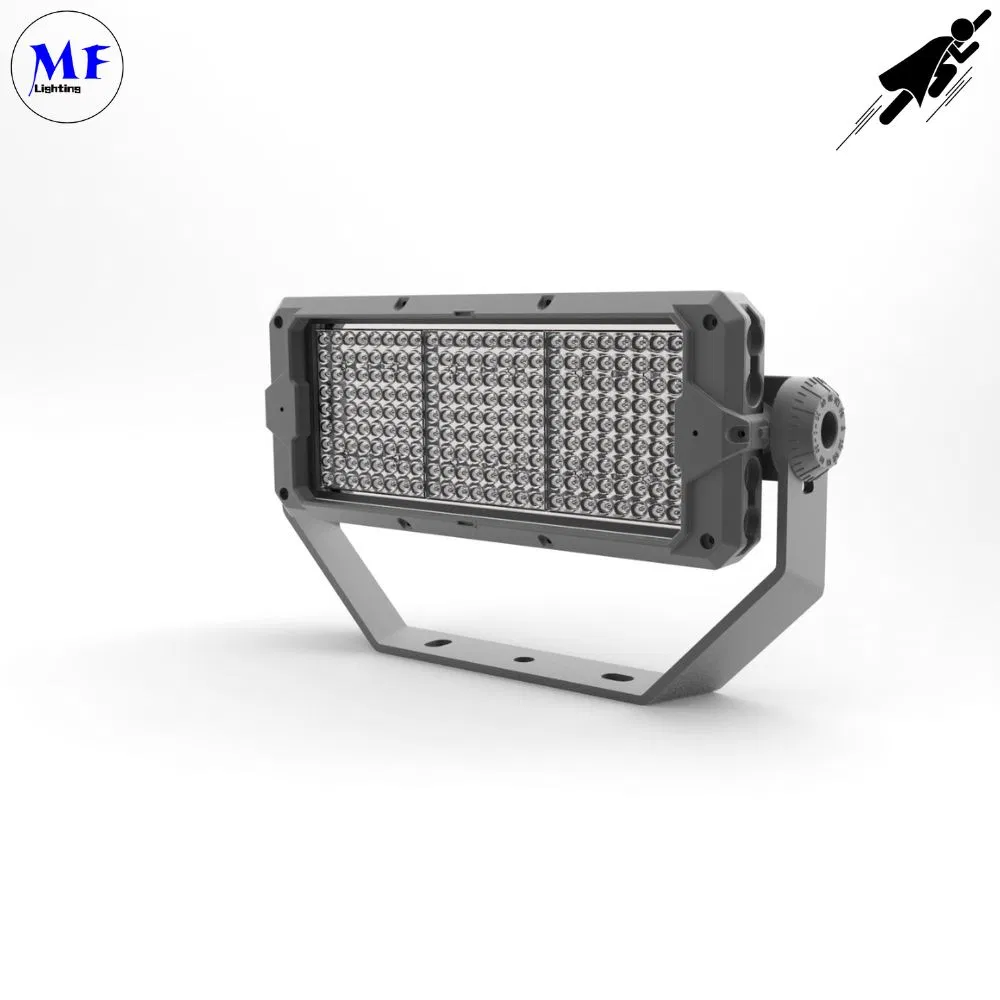

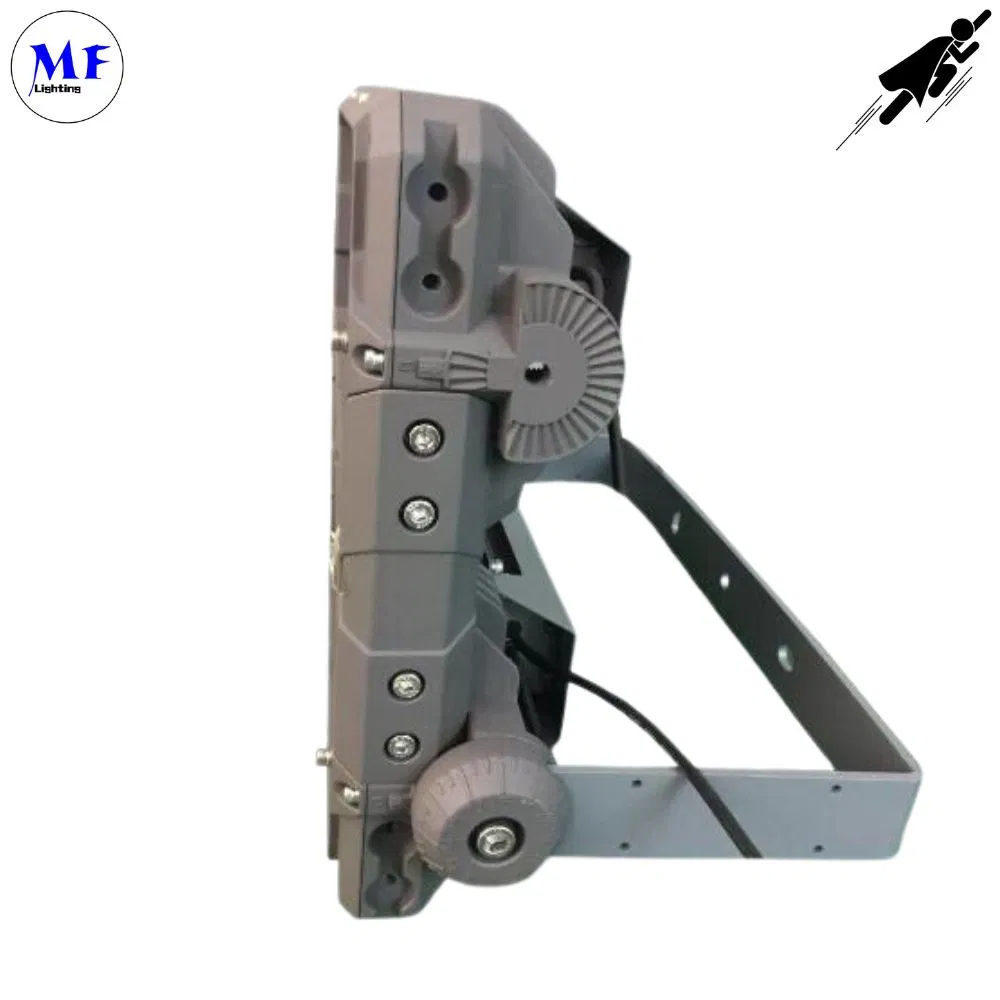

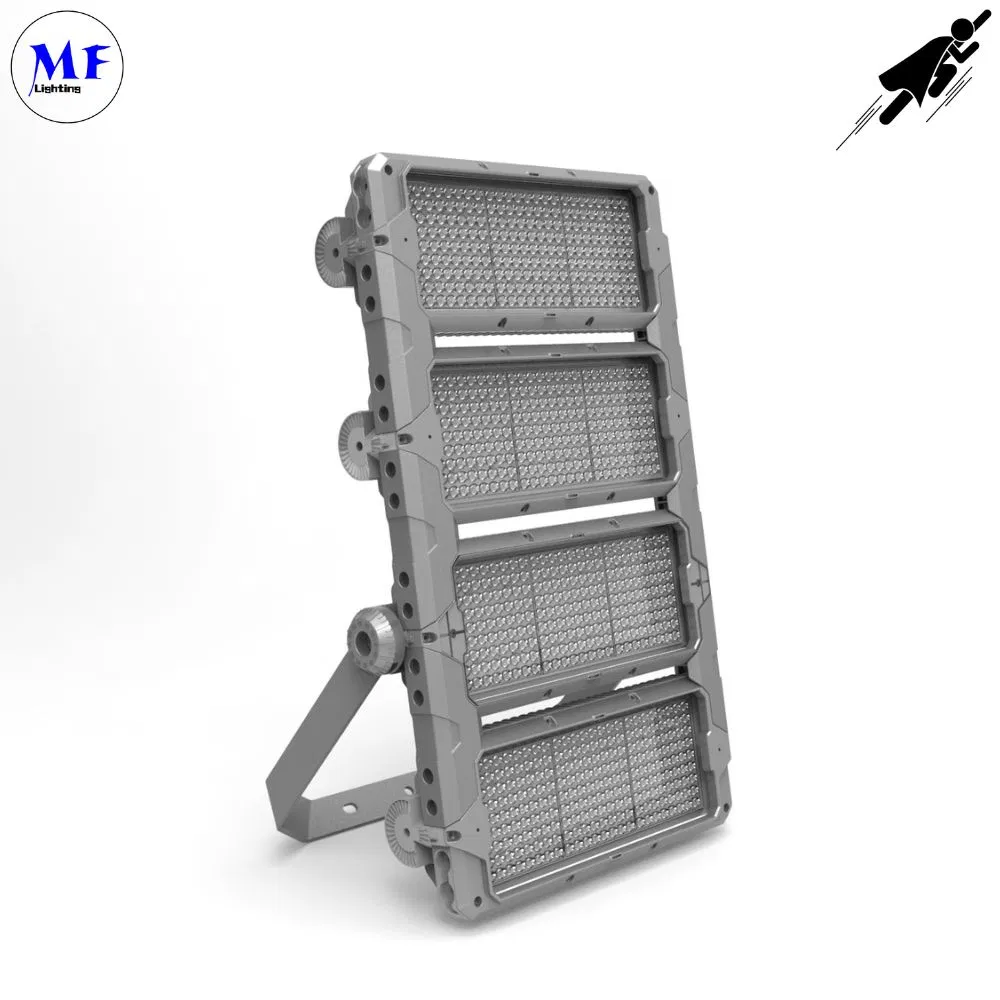

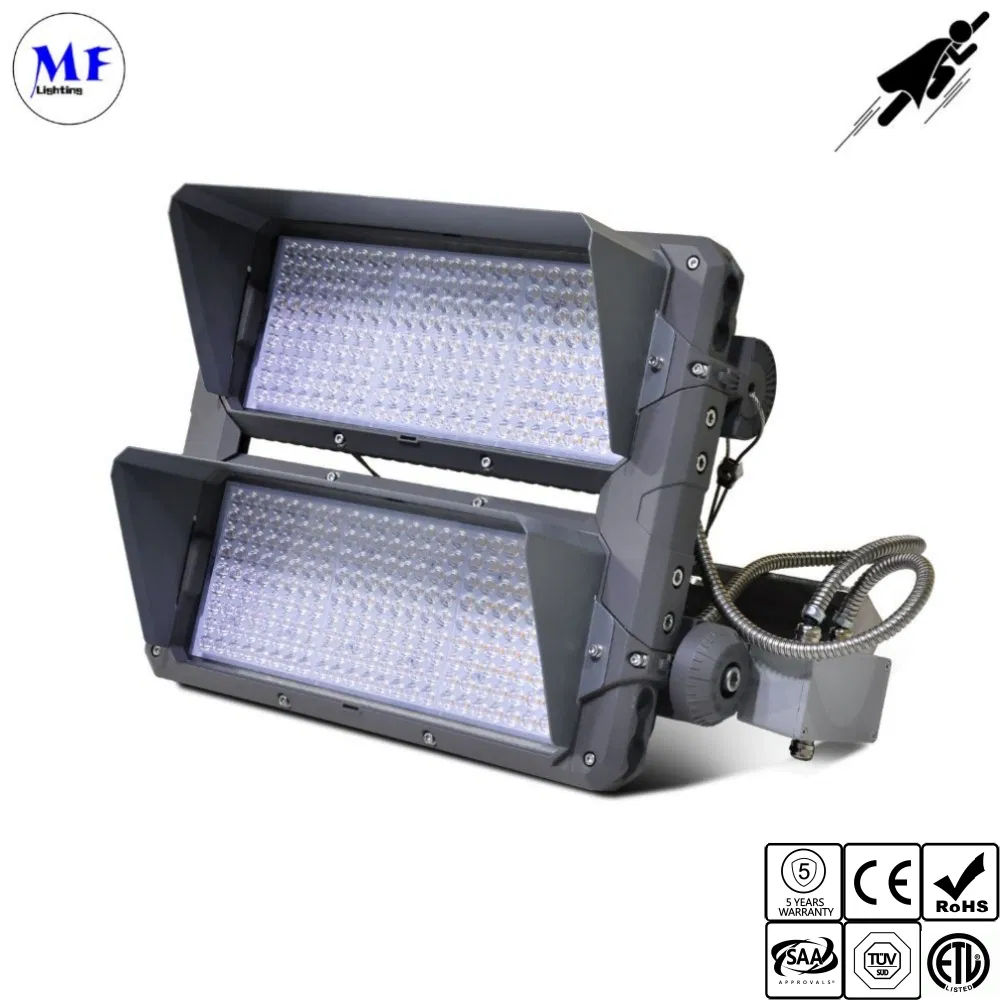

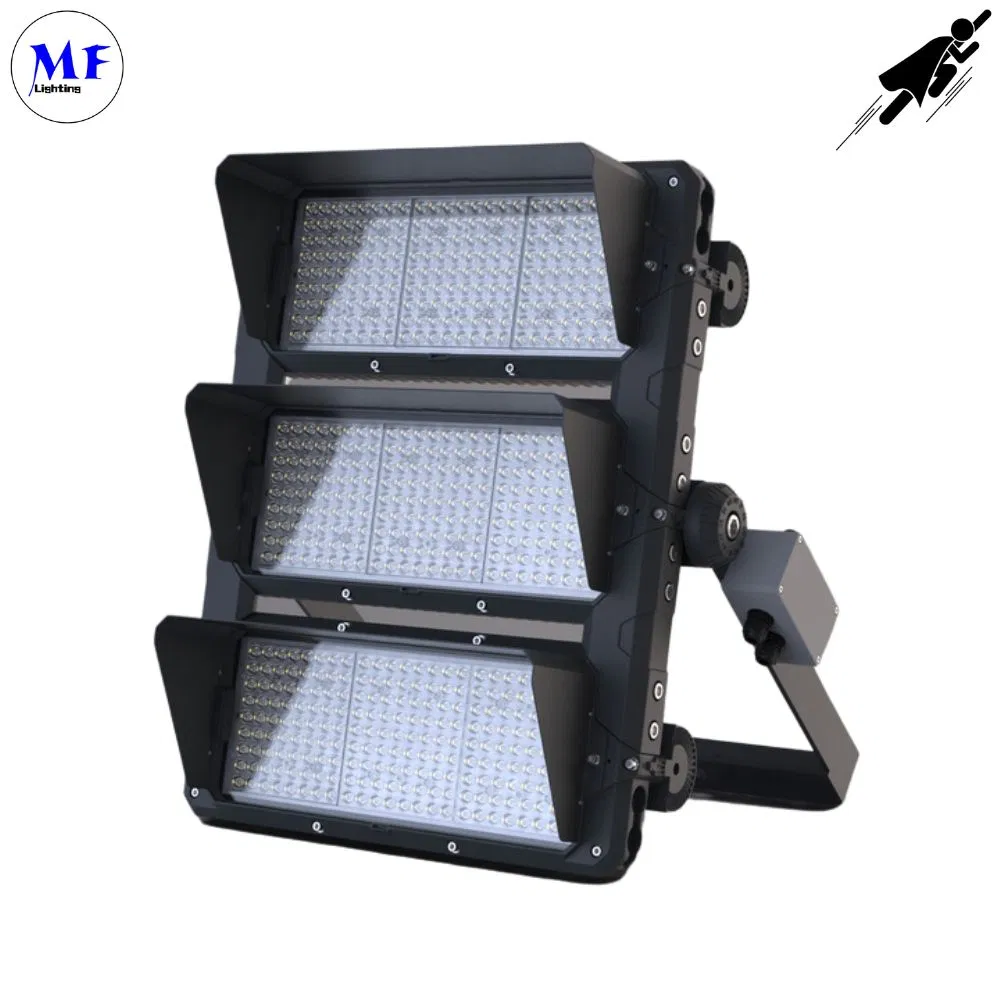

Mástil Alto IP67 Ik09 250W 360W 480W 720W 960W Luz de Inundación LED Modular de Alta Potencia para Sitio de Equipos de Construcción, Complejo Industrial, Edificio de Gran Altura Exterior

Descripción del Producto

Potencia alta Mast IP67 IK09 250W 360W 480W 720W 960W Proyector LED modular para equipos de construcción industrial de obra edificio de gran altura
Operación
  • 1. Diseño modular: Fuente de alimentación independiente, fácil de lograr cambios de potencia sin accesorios adicionales y fácil de mantenimiento rápido.
  • 2. ADC12 aluminio fundido: Mejora el rendimiento contra la pulverización de sal, la corrosión por gas y la luz ultravioleta. Prolonga la vida útil y reduce la caída de la luz.
  • 3. Distribución de luz profesional: Diseñado para iluminación de polo alto, alta uniformidad y tasa de utilización. Se combinaron diferentes distribuciones de luz para reducir los residuos de luz y la contaminación.
  • 4. Diseño de ajuste de ángulo sin arañazos patentado: Fácil de lograr un ajuste preciso, al tiempo que protege la superficie de pintura del soporte de montaje para evitar el óxido causado por los arañazos.
  • 5. Diseño flotante externo para el conductor: Equipado con un soporte de disipación de calor reforzado para formar un canal de convección con el radiador, que prolonga la vida útil del conductor y facilita el mantenimiento.

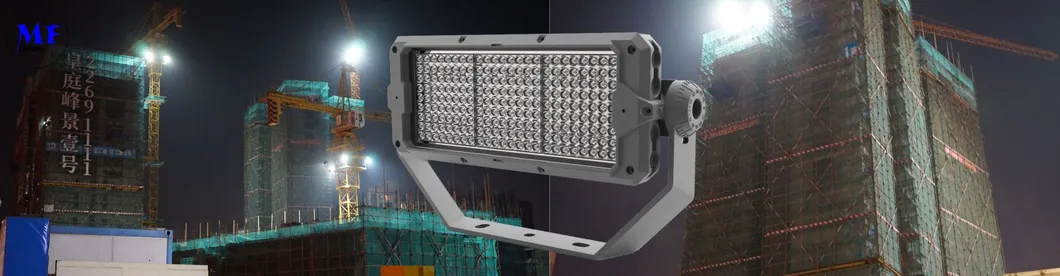

Mástil Alto Luz de Inundación LED Modular
Especificación
Potencia 240W 360W 480W 720W 960W
Flujo luminoso (45°, 20°) 32400±5% lm 48600±5% lm 64800±5% lm 97200±5% lm 129600±5% lm
Cantidad DE LED 216 unidades 288pcs 432pcs 648pcs 864pcs
Eficiencia de la luz ≥135 lm/W
Flujo luminoso (45°, 15°) 32400±5% lm 48600±5% lm 64800±5% lm 97200±5% lm 129600±5% lm
Cantidad DE LED 264 unidades 396pcs 528pcs 792pcs 1056pcs
Eficiencia de la luz ≥135 lm/W
Flujo luminoso (60°, 90°) 32400±5% lm / 64800±5% lm 97200±5% lm 129600±5% lm
Cantidad de LED 288pcs / 578pcs 864pcs 1052 unidades
Eficiencia de la luz ≥135 lm/W
Flujo luminoso (Asymmetric 105°, 55°) 32400±5% lm / 64800±5% lm 97200±5% lm 129600±5% lm
Cantidad DE LED 288 unidades / 576pcs 864pcs 1052pcs
Eficiencia de la luz ≥135 lm/W
Color WW NW CW
CCT. 3000±300K 4000±300K 5700±300K
CRI. 70
Ángulo de haz 20° / 15° / 45° / 60° / 90° / 120° / asimétrico 105° x 55°
Materiales principales PC, aleación de aluminio, vidrio templado
Vida útil >100.000h
PARÁMETROS DE LED:
MARCA CREE Lu-mileds
Tamaño de las fichas 3,5 X 3,5 X 2,0 mm 3,0 x 3,0 x 0,52 mm
Ángulo del haz DE LED 120° 120°
Potencia de conducción 1W (350mA) 1W (140mA)
CRI ≥70 ≥70
Eficiencia de luz LED 120-150lm 120-150lm
PARÁMETROS DEL ARMARIO DE DISTRIBUCIÓN:
Tensión nominal 100-240 / 277VAC / 240-480VAC
Monofásica / trifásica
Protección contra sobretensiones 20kA (8/20us)
Potencia de carga 5KW 10KW
Tamaño 1200 * 960 * 400mm 1800 * 960 * 400mm
Peso 40kg 80kg
Gabinete de Distribución Eléctrica

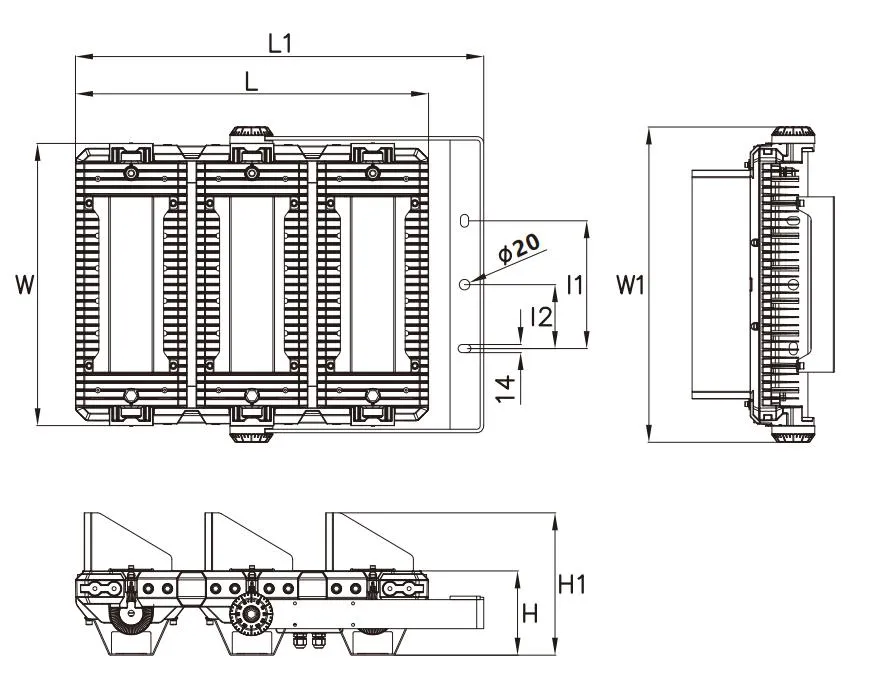

Dimensión
Potencia 240W 360W 480W 720W 960W
L1 331mm 539mm 539mm 704mm 912mm
L 192mm 400mm 400mm 608mm 816mm
W1 543mm 543mm 543mm 543mm 543mm
W 486mm 486mm 486mm 486mm 486mm
H1 245mm 245mm 245mm 245mm 245mm
H 145mm 145mm 145mm 145mm 145mm
l1 220mm 220mm 220mm 220mm 220mm
l2 110mm 110mm 110mm 110mm 110mm
G.W. 11kg 19,5kg 19,5kg 29,5kg 37,5kg
Área de fuerza máxima 0,093m² 0,194m² 0,194m² 0,295m² 0,397m²
Par de apriete de instalación 40N.m 40N.m 40N.m 40N.m 40N.m
Dimensiones del paquete (mm) 365 * 630 * 200 575 * 630 * 200 575 * 630 * 200 735 * 630 * 200 945 * 630 * 200
Especificaciones de Dimensión
Fotometría

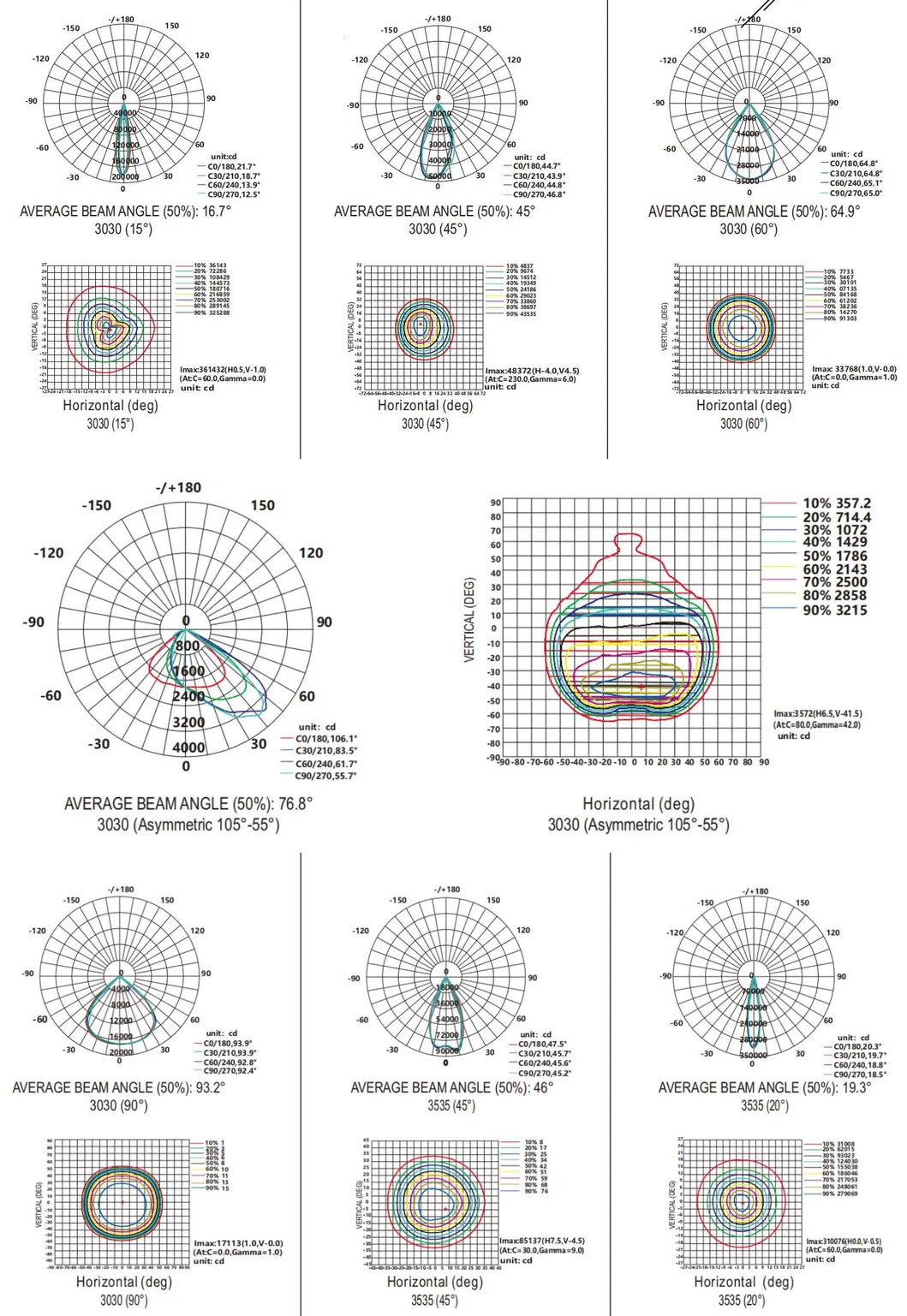

Fotometría del Proyector LED
Instalación

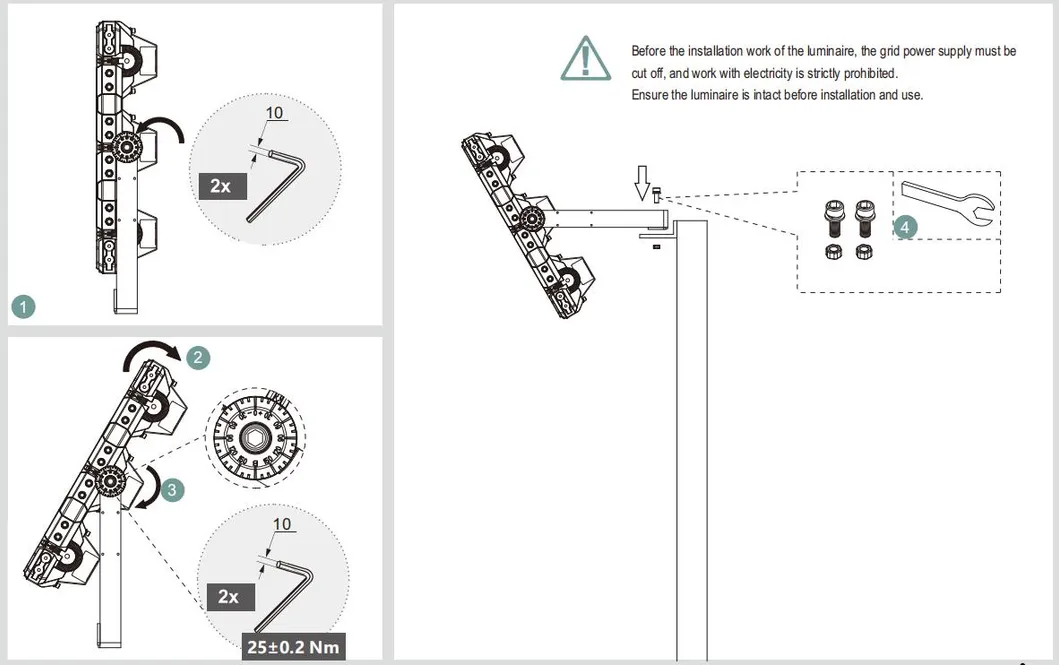

Instalación del Proyector Modular
Aplicación
Estadio, muelle, aeropuerto, Tower Crane, Gran estacionamiento al aire libre Terreno, campo de fútbol, cancha de baloncesto, cancha de tenis, campo de golf, etc.
Campos de Deportes y Aplicaciones de Iluminación

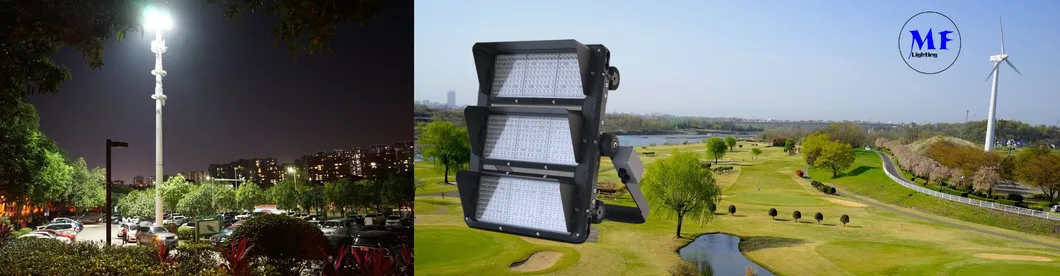

Aplicación Aeropuerto Aplicación Puerto Aplicación de Obra

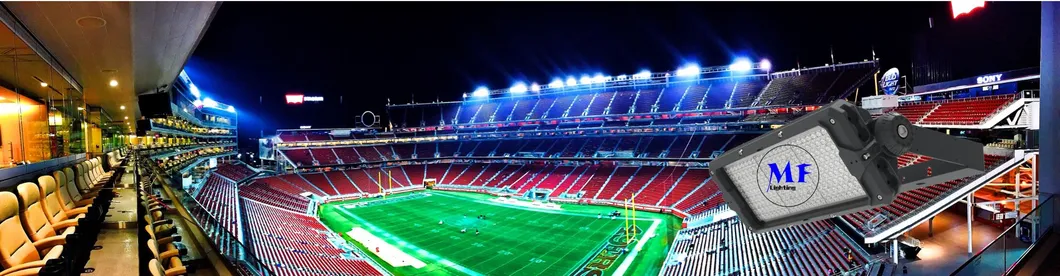

LAS luces LED de alta intensidad de fundido se utilizan ampliamente en diversas aplicaciones que requieren iluminación de alta intensidad en grandes áreas exteriores. Un ejemplo importante de su aplicación es en estadios deportivos. Estas luces están estratégicamente instaladas en mástiles altos que rodean el estadio, proporcionando una iluminación brillante y uniforme en el campo de juego y las áreas de espectadores. Los potentes haces de luz garantizan una visibilidad óptima para los jugadores y espectadores, lo que permite que se produzcan eventos deportivos nocturnos y nocturnos.

Otra aplicación significativa de las luces LED de alta difusión en mástil es la iluminación de los aeropuertos. Estas luces se instalan a lo largo de pistas de aterrizaje, vías de taxi y delantales para garantizar operaciones de aeronaves seguras y eficientes en condiciones de poca luz. El diseño de mástil alto y la salida de luz superior de las luces de inundación LED permiten una visibilidad clara, ayudando a los pilotos en los procedimientos de navegación, aterrizaje y despegue.

Además, las luces LED de alta difusión en mástil se utilizan ampliamente en complejos industriales, puertos de transporte y sitios de construcción. Estas áreas a menudo requieren iluminación de alta intensidad para garantizar la seguridad y la productividad de los trabajadores durante los turnos nocturnos. La amplia y potente iluminación que proporcionan estas luces ayuda a mejorar la visibilidad, mejorar la seguridad y facilitar operaciones fluidas en estos entornos difíciles.

En general, la aplicación de las luces LED de alta difusión se extiende a una amplia gama de entornos al aire libre, incluidos estadios deportivos, aeropuertos, áreas industriales y sitios de construcción. Su eficiencia energética, durabilidad y excelentes capacidades de iluminación las convierten en la opción ideal para iluminar grandes espacios al aire libre, lo que permite mejorar la visibilidad, la seguridad y la funcionalidad en diversas industrias y actividades.

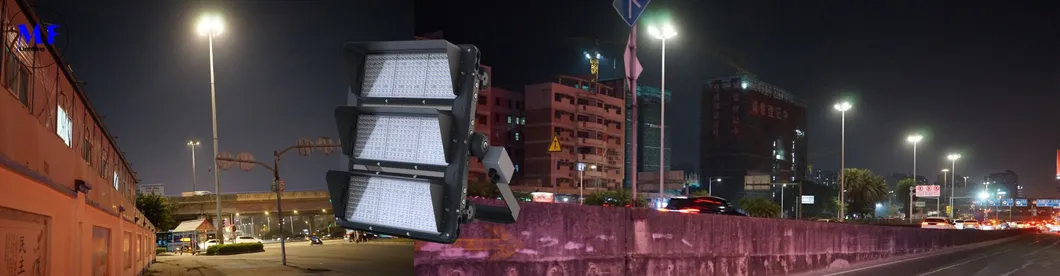

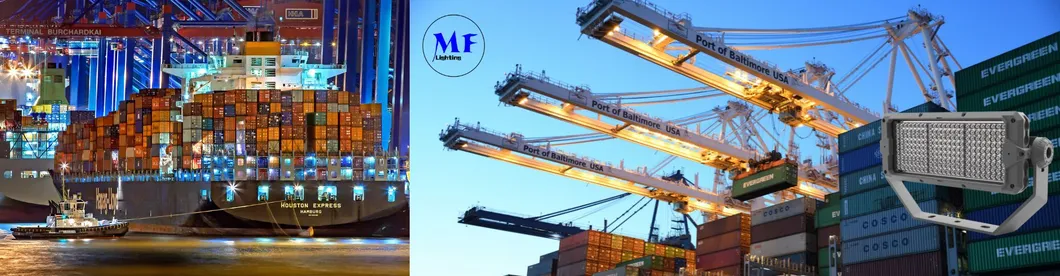

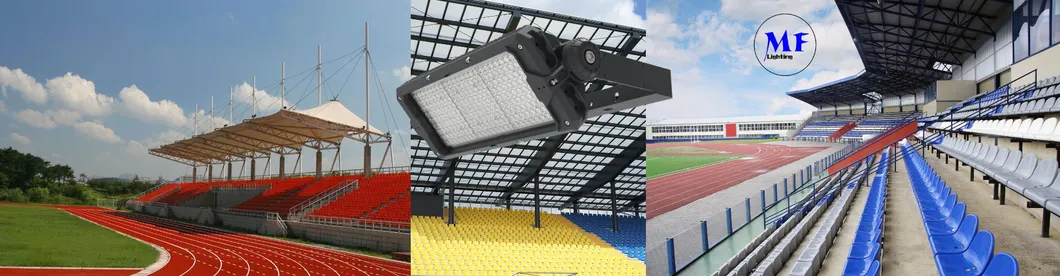

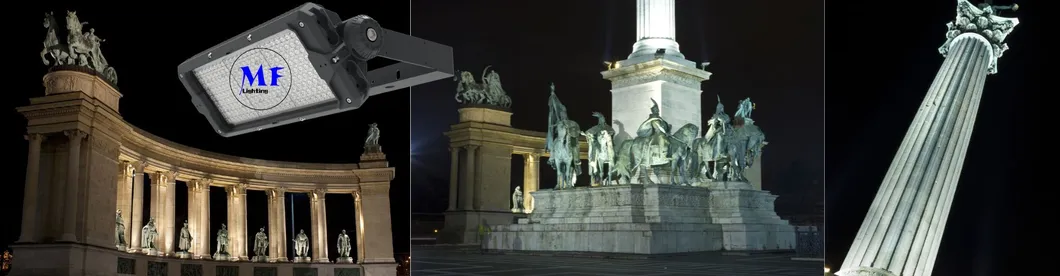

Sitio Industrial Estacionamiento Grande Área Portuaria Iluminación Exterior
CABLEADO
PRECAUCIÓN: Riesgo de descarga eléctrica

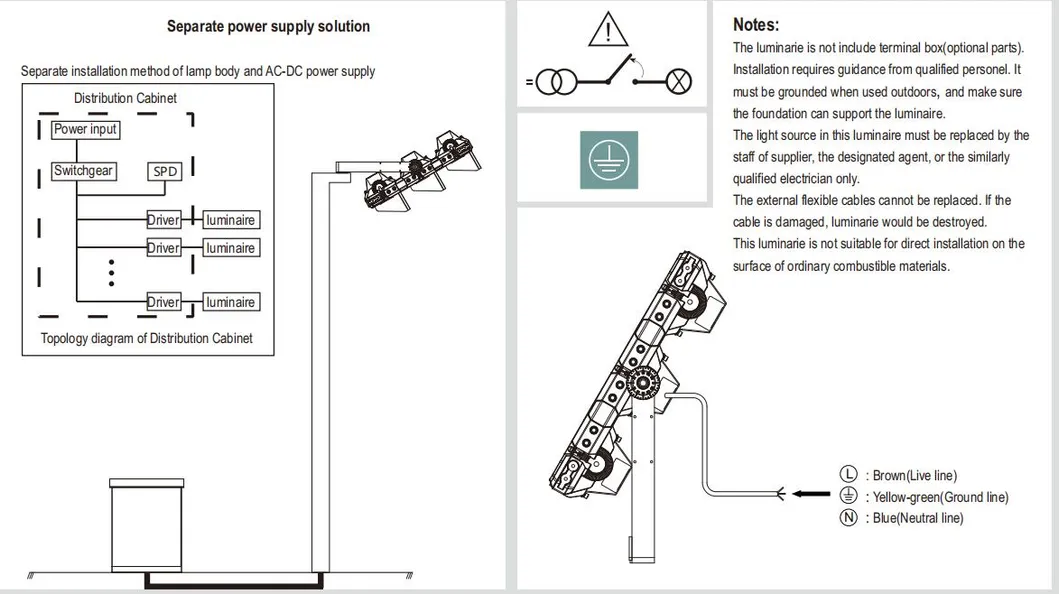

Diagrama de Cableado
Embalaje y envío

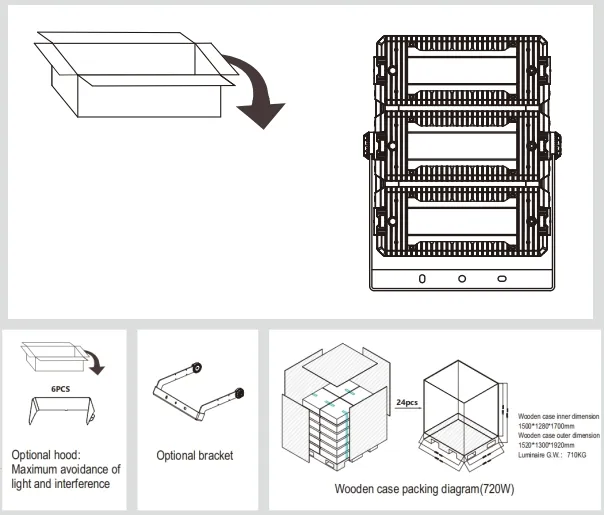

Embalaje de Producto

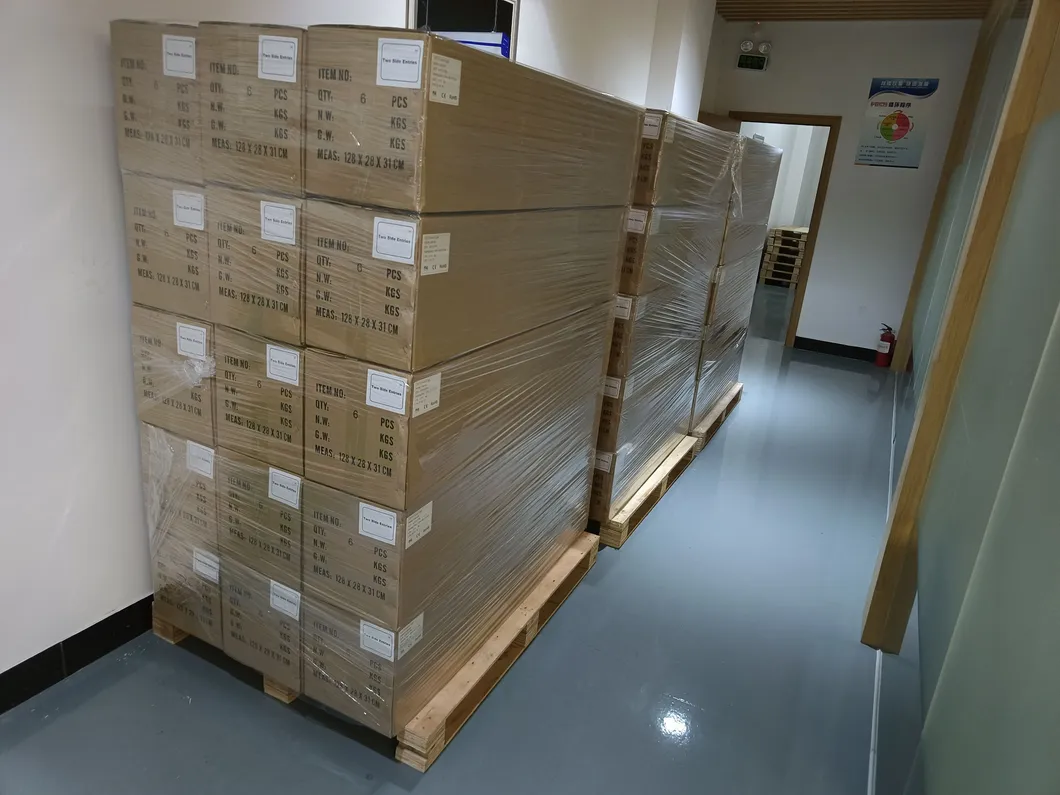

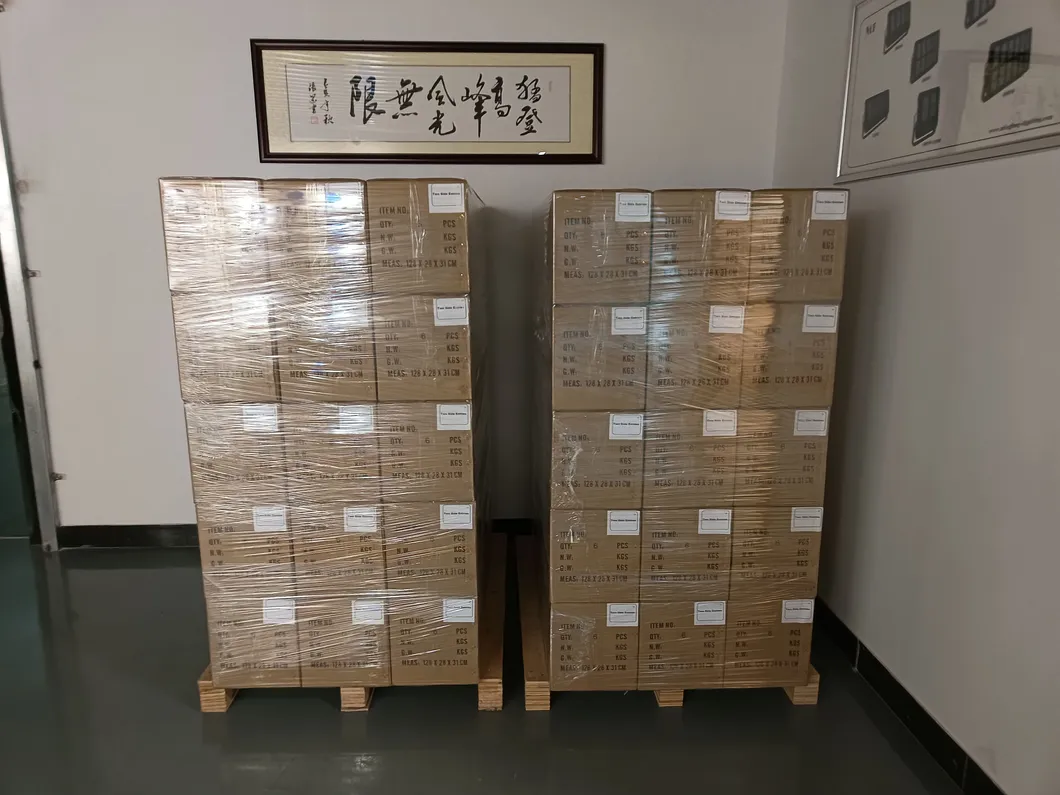

Embalaje y Protección Proceso de Carga
Detalle de Paletización

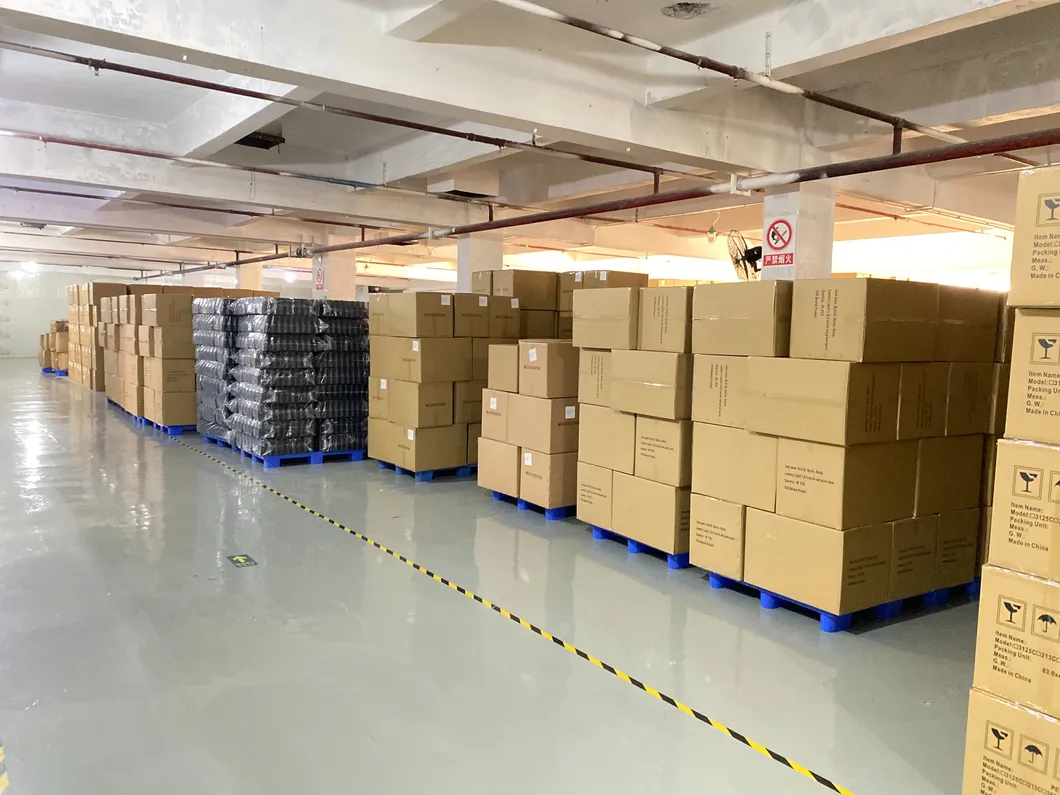

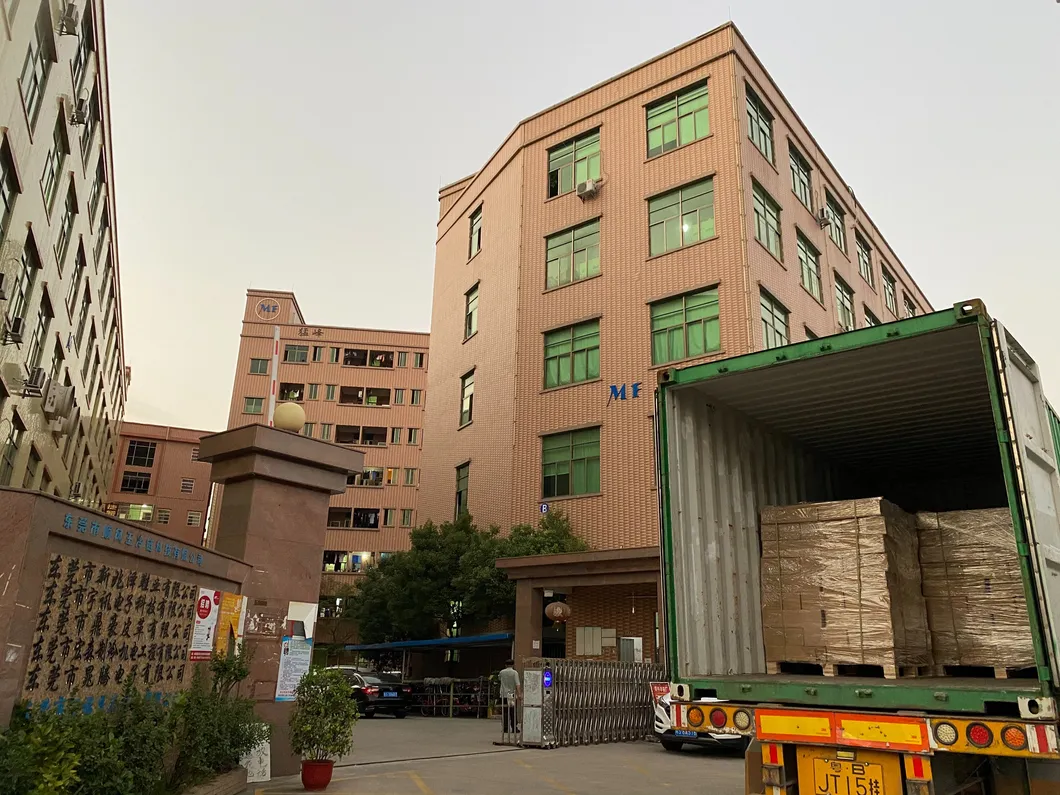

Envío de Mercancía Contenedor de Carga Transporte Terrestre
Certificaciones de Calidad
Proceso de Distribución Logística
Preguntas Frecuentes (FAQ)
¿Qué potencias están disponibles para este proyector LED modular de mástil alto?
El proyector LED modular está disponible en una amplia gama de opciones de potencia para satisfacer diferentes necesidades de iluminación exterior: 240W, 360W, 480W, 720W y 960W.
¿Qué tipo de protección y durabilidad ofrece este producto?
Este equipo cuenta con una alta clasificación de resistencia IP67 contra la intrusión de polvo y agua, así como una clasificación IK09 contra impactos mecánicos. Adicionalmente, está fabricado en aluminio fundido ADC12 para resistir la corrosión salina, gases y rayos UV.
¿Cuáles son las principales ventajas del diseño modular de la luminaria?
El diseño modular ofrece una fuente de alimentación independiente para cada módulo. Esto facilita la adaptación o cambio de potencias sin necesidad de comprar accesorios adicionales, garantizando además un mantenimiento rápido y simplificado.
¿Qué aplicaciones exteriores son recomendables para este proyector?
Está diseñado especialmente para grandes áreas exteriores como estadios deportivos, aeropuertos, terminales portuarias, complejos industriales, zonas de construcción, estacionamientos masivos y grúas torre.
¿Qué vida útil garantizan estos proyectores LED?
Gracias a los materiales premium (aluminio ADC12, vidrio templado) y al sistema optimizado de disipación de calor con convección de aire flotante, las luminarias garantizan una vida útil superior a las 100.000 horas de uso continuo.
