✈ Visión General
Información Básica
Clasificación del IP
ip66
tipo
luz de obstrucción de aviación de intensidad media
certificación
ccc, ce, emc, etl, lvd, rohs, saa
colores disponibles
blanco (día); rojo (noche)
intensidad (cd) 1
≥20000cd (diurno)
intensidad (cd) 2
≥2000CD(Night)
divergencia vertical (grados)
3
salida horizontal (grados)
360
características del flash
20-60 parpadeos por minuto (ajuste de fábrica: 20fpm)
modo de funcionamiento
de forma automática, de forma estándar, desde el anochecer hasta el amanecer.
material del cuerpo
policarbonato
material base
aluminio fundido
potencia media (w)
3w(20fpm)
velocidad del viento
240km/h
potencia instantánea (w)
40w (modo rojo)+600w (modo blanco)
tensión de funcionamiento
dc(12v, 24v, 36v, 48v) o ac(110-240vac)
Paquete de Transporte
cartón
Especificación
236× 236× 215 mm
Capacidad de Producción
10000pcs por mes

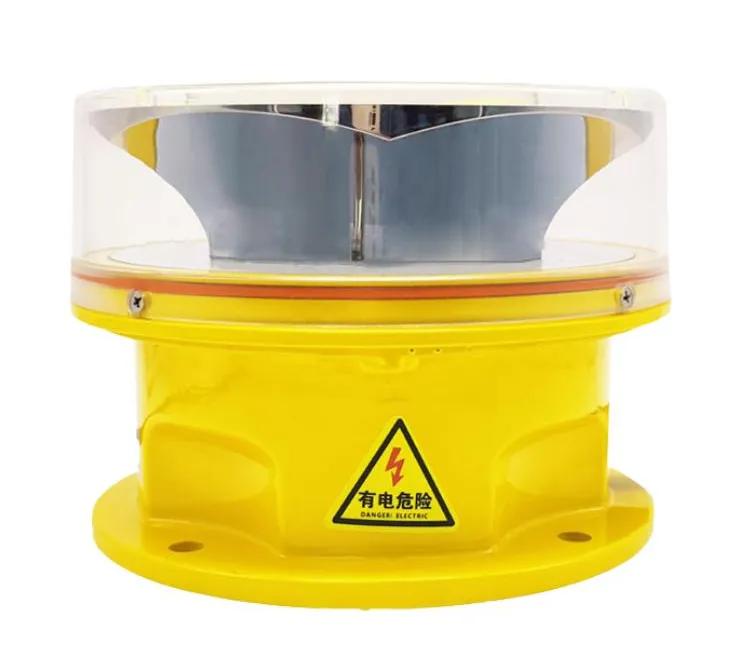

Descripción de Producto

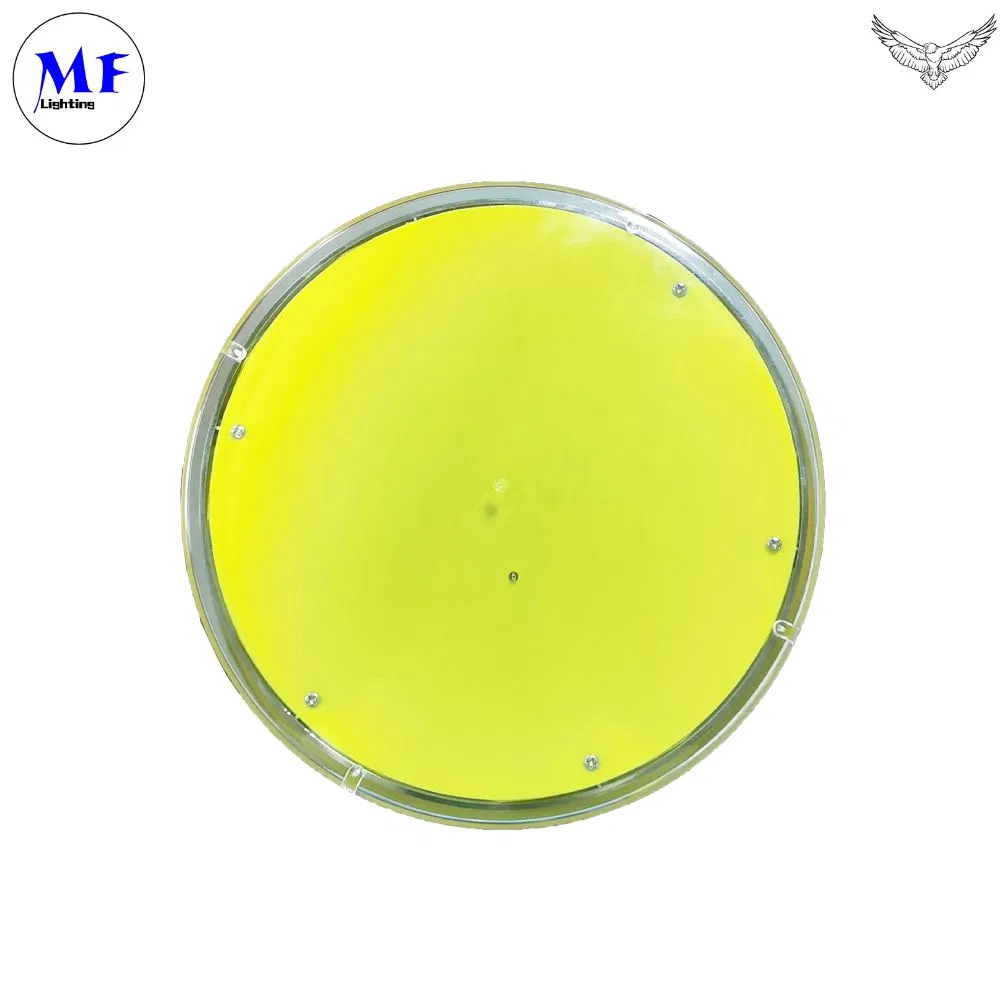

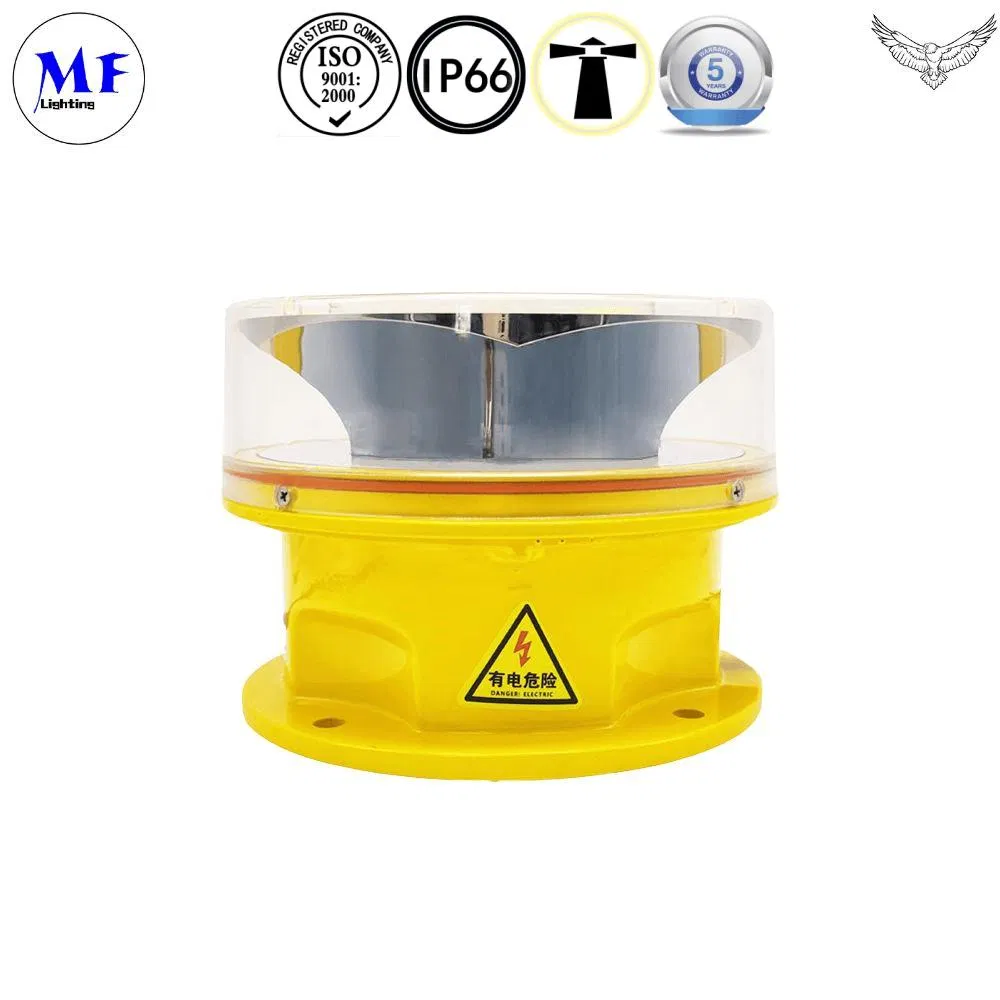

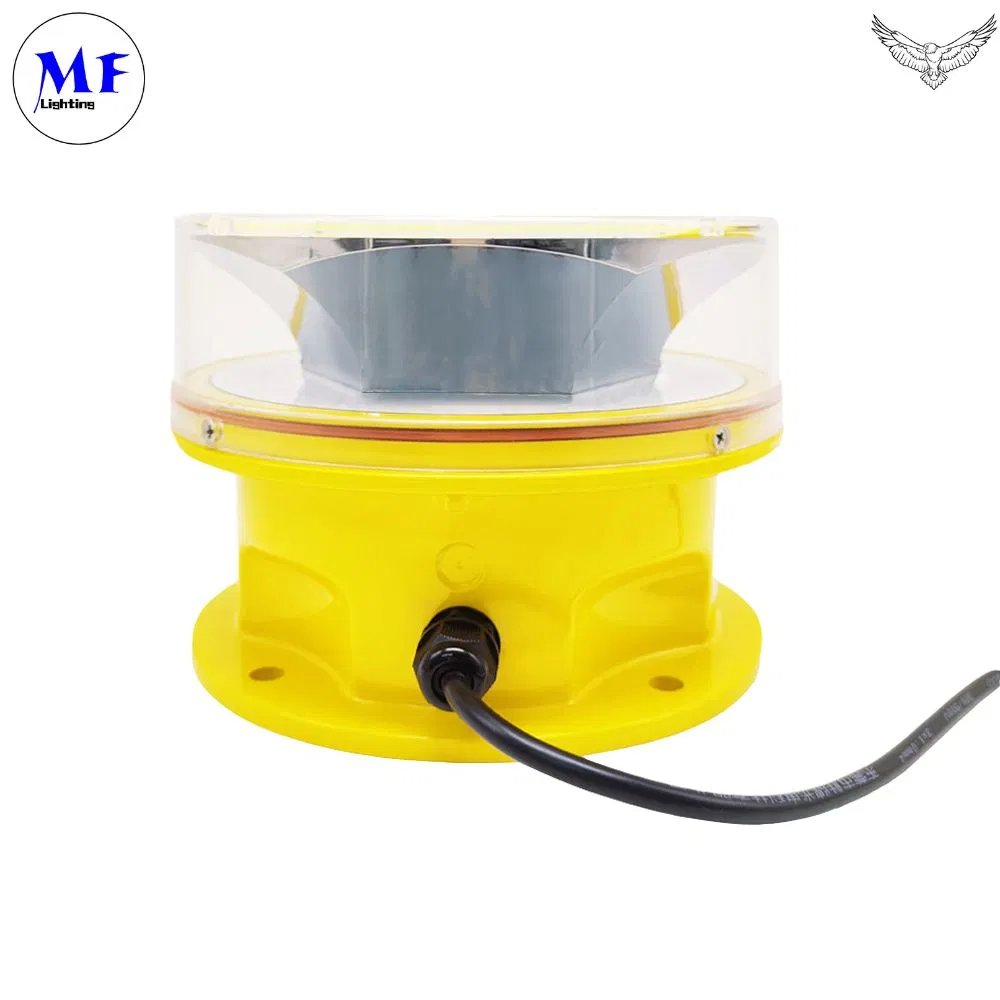

Luz de advertencia de LED resistente al agua de la aeronave de intensidad media Photocell L864 L-865 Luz de la torre AWL Avión Luz intermitente Luz de obstrucción de la aviación Luz
Este LED de intensidad media rojo y blanco Doble Luz de obstrucción de Aviación parpadea en color blanco durante el día y en color rojo por la noche. Está diseñado para marcar la parte superior del obstáculo que tiene una altura de entre 45-150 metros.
El LED cree de intensidad ultra alta se utiliza para la fuente de luz, lo que garantiza una larga vida útil y un buen rendimiento. El reflector autodiseñado se utiliza para converger la luz, que podría alcanzar la intensidad de luz estándar con menos consumo de energía.
⚙ Especificaciones
| Modelo |
Entrada de alimentación |
Fuente de luz |
Velocidad de flash |
Color de la lente |
Fotocélula |
Alarma de contacto seco |
Sincronización GPS intermitente |
Control |
| MF-MI-BF |
110-240Vac & 48Vdc
12vdc
36Vdc
48VDC |
LED
IR
LED & IR |
20FPM (TIPO B & A)
30FPM (TIPO B & A)
60FPM (TIPO B & A)
40FPM (TIPO B & A)
Fijo (tipo C & A) |
Claro |
Incorporado / No |
Sin alarma / Alarma |
SIN SINCRONIZACIÓN / SNYC GPS |
Utilizado solo / Se utiliza con el controlador |
Características de la luz
- Fuente de luz : LED cree de alta intensidad
- Colores disponibles: Blanco (diurno); Rojo (nocturno)
- Intensidad (cd) : ≥20000cd (día) / ≥2000cd (Noche)
- Salida horizontal (grados) : 360
- Divergencia vertical (grados) : 3
- Características del flash : 20-60 destellos por minuto(ajuste de fábrica: 20fpm)
- Modo de funcionamiento: De manera automática de día a día. 24hours operación opcional
- EXPERIENCIA DE vida LED (horas) : >100.000
Características eléctricas
- Tensión de funcionamiento: DC(12V, 24V, 36V, 48V) o AC(110-240VAC)
- Potencia instantánea (W): 40W (modo rojo)+600W (modo blanco)
- Potencia media (W): 5W (20fpm, modo rojo) + 13W (20fpm, modo blanco)
- Protección de circuito: Integrada
Características físicas
- Material del cuerpo: Policarbonato protegido contra UV

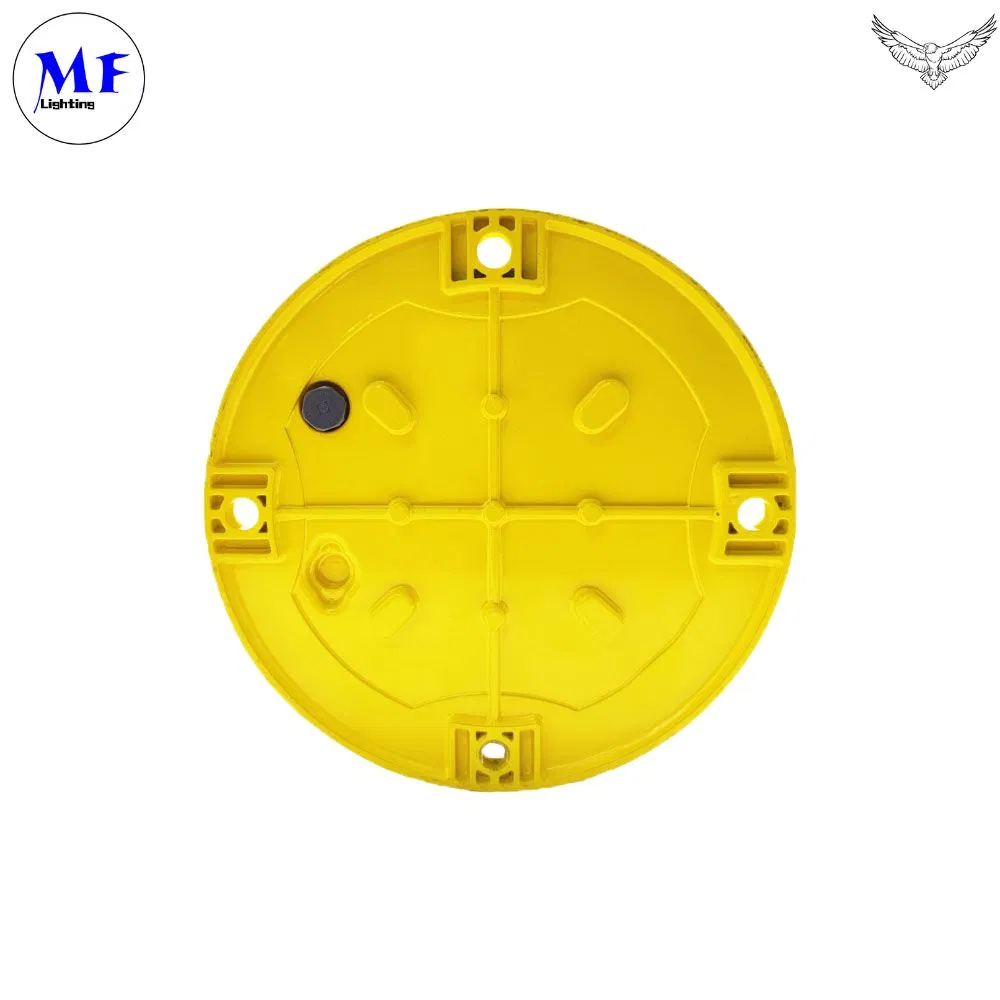

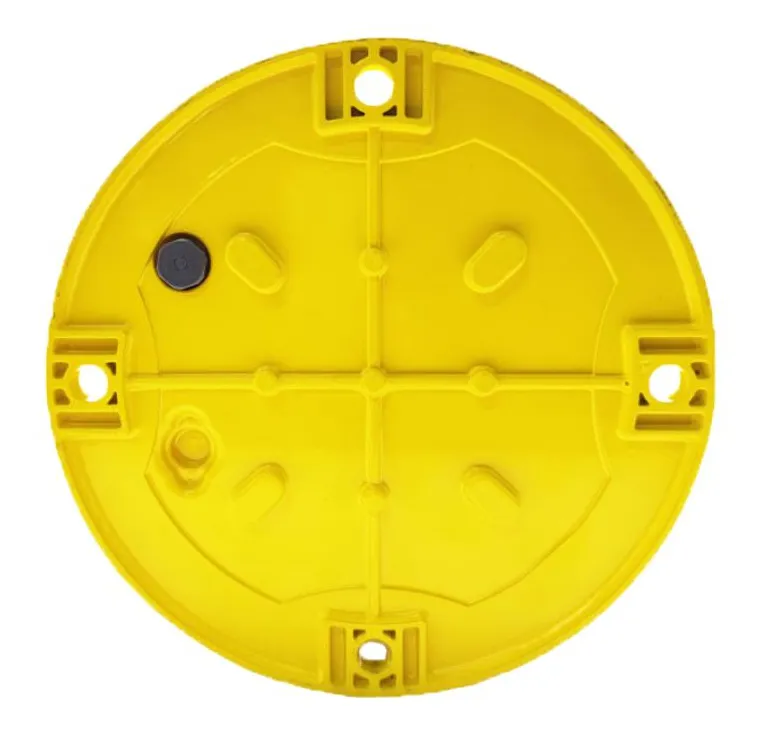

- Material básico: Aluminio fundido con recubrimiento de polvo
- Montaje : 190×190×θ12
- Dimensión (mm) : 236×236×215
- Peso (kg) : 4
- Producto expectativa de vida: Más de 10 años
Factores ambientales
- Humedad : 0%-100%
- Velocidad del viento : 80m/s
- Impermeable : IP66
Cumplimiento
OACI
Anexo 14 volumen 1, Diseño de aeródromos y Edición 2018 de Operations, tabla 6,3
Luz de obstáculo blanca de intensidad media tipo A.
Luz de obstáculo roja de intensidad media tipo B/C.
FAA
L-865, L-864
Opciones disponibles
- Sincronización GPS intermitente
- LED infrarrojo compatible con NVG (Noche Gafas de visión)
- Salida de alarma de contacto seco
- RS485 comunicación
- Pico disuasorio de pájaro
💡 Características
- Cumplimiento: Anexo 14 de la OACI volumen 1, octava edición, 2018, cuadro 6,3 Medio Intensidad Tipo A, intensidad media Tipo B/C Luz de obstrucción FAA L-865 Y FAA L-864.
- Eléctrico: Cree LED de alta intensidad como fuente de luz de ahorro de energía consumo y mantenimiento que la luz incandescente o la lámpara halógena. Fuente de alimentación disponible en CC (12V, 24V, 48V) o CA (110-240VAC).
- Físico: Diseño exclusivo y reflector de policarbonato con protección UV para la luz convergente. Protección UV Revestimiento en polvo base de color amarillo brillante hacer mejor visibilidad. El material base es aluminio fundido a presión que tiene una fuerte resistencia a la corrosión, protección contra impactos y vibraciones. Válvula especial instalada bajo la base para asegurarse de que el aire podría pasar pero el agua es evitar, de modo que la temperatura de la luz no sea alta, evitar el vapor de alta presión entra.
- Diseño de sistemas: Fotocélula integrada para funcionamiento diurno/nocturno (funcionamiento desde el anochecer hasta el amanecer). Protección contra transitorios y relámpagos.
- Opcional: Salida de alarma de contacto seco para monitorización remota. Velocidad de parpadeo ajustable por el usuario (20, 30, 40, 60 parpadeos/minuto). Sincronización GPS.

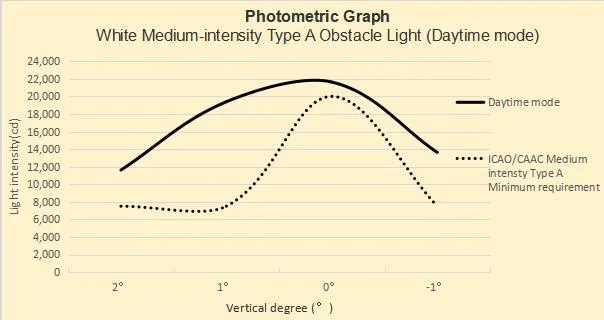

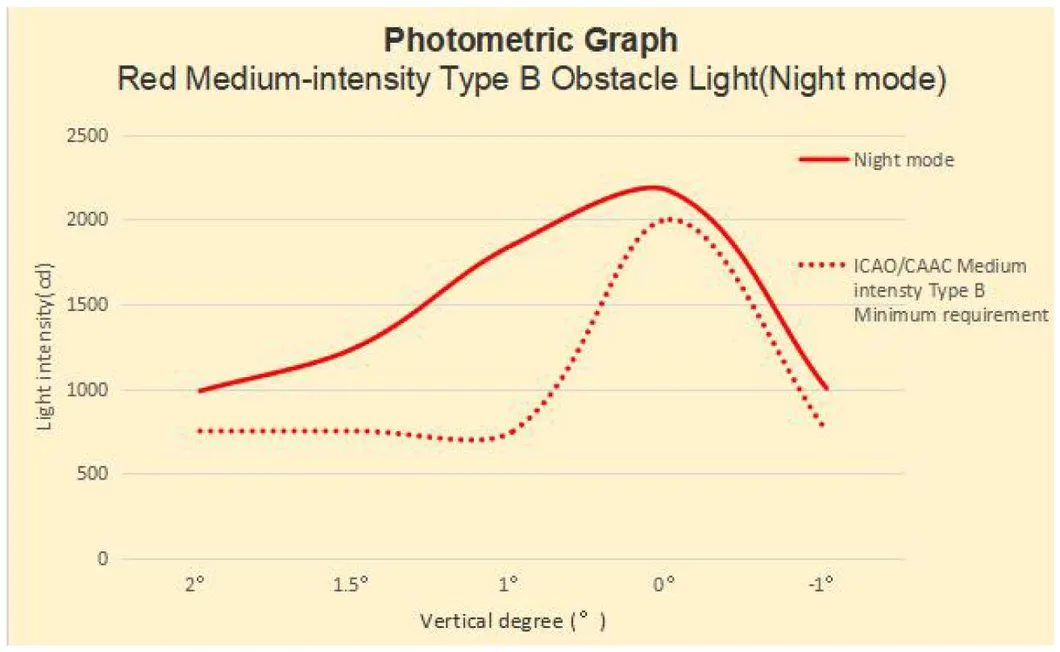

📊 Parámetros del producto

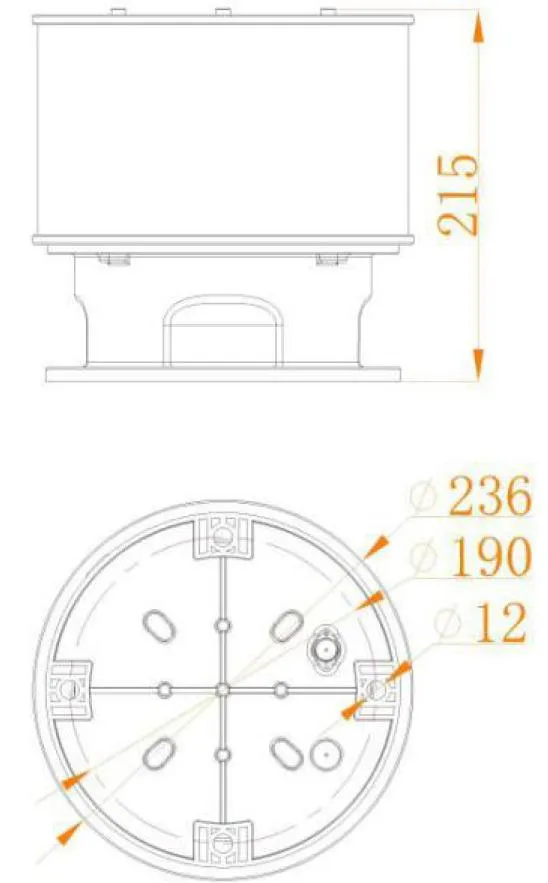

📐 Dimensión
🔧 Instrucciones de instalación
El montaje en superficie plana es opcional (El soporte de montaje se carga por separado y el tamaño se personaliza) Diagrama de cableado

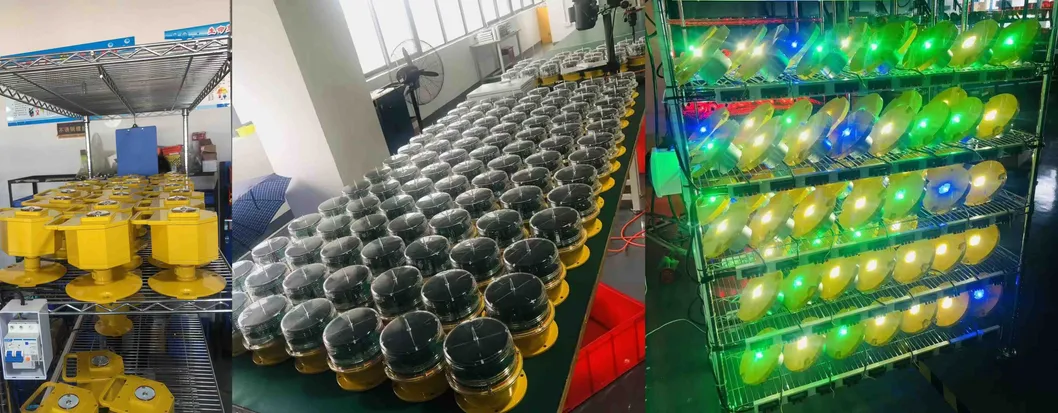

📦 Embalaje y envío
Transporte marítimo / Transporte aéreo / Transporte ferroviario / Internacional express

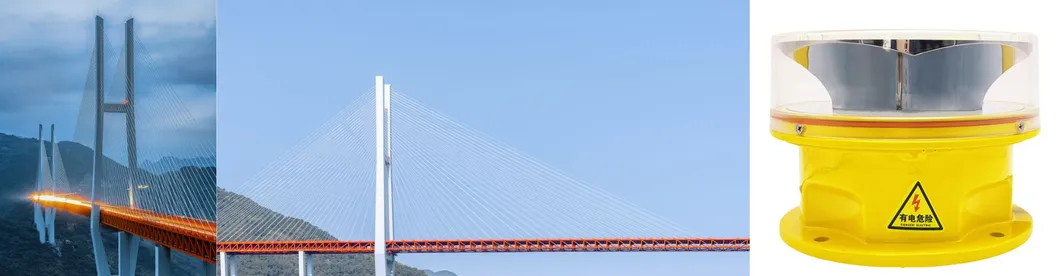

🏢 Aplicaciones

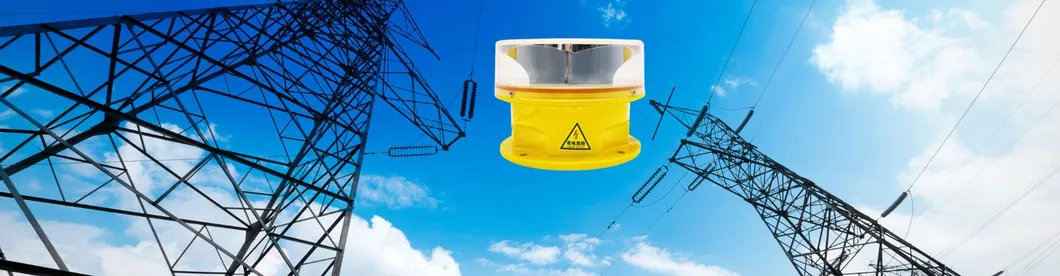

La luz de intensidad media MF-MI-BF se utiliza en la parte superior del edificio de altura, chimenea alta, torres de marcado (Telecom, GSM, microondas y TV), Polo alto, grúa de torre, aerogenerador, etc. cuando la altura del obstáculo está entre 45-150 metros, y la mayoría del tiempo trabaja con luces de baja intensidad instaladas en el lugar inferior.
Preguntas Frecuentes (FAQ)
❓ ¿Qué función cumple una luz de obstrucción de intensidad media?
Está diseñada para advertir a las aeronaves sobre la presencia de obstáculos estructurales de gran altura, específicamente aquellos situados entre los 45 y los 150 metros de altura, con el fin de evitar colisiones.
❓ ¿Cómo opera la doble funcionalidad de color blanco y rojo?
El sistema cuenta con una fotocélula integrada que detecta el cambio de luz natural. De este modo, emite de forma automática luz blanca intermitente durante el día para máxima visibilidad y cambia a luz roja durante la noche.
❓ ¿Es esta luz apta para condiciones climáticas adversas?
Sí, cuenta con una clasificación de protección IP66 que garantiza resistencia al polvo y agua. Su base de aluminio fundido y cuerpo de policarbonato con protección UV la hacen ideal para soportar vientos de hasta 240 km/h y humedad extrema.
❓ ¿Cuáles son las opciones de alimentación eléctrica disponibles?
Esta luminaria puede funcionar tanto con corriente continua (12V, 24V, 36V, 48V DC) como con corriente alterna (110-240V AC), adaptándose a diversas fuentes de energía e instalaciones industriales.
❓ ¿Qué certificaciones y normas internacionales cumple?
Cumple estrictamente con las regulaciones de la FAA (L-865, L-864) y el Anexo 14 volumen 1 de la OACI (Tipo A de intensidad media para el día y Tipo B/C para la noche), además de contar con certificaciones CE, CCC, RoHS y SAA.
❓ ¿Se pueden sincronizar varias luces a la vez?
Sí, el dispositivo ofrece de forma opcional la sincronización GPS para que múltiples luces de obstrucción parpadeen simultáneamente a lo largo de un complejo industrial o una línea de torres.
