Información Básica
No. de Modelo.
LCD-G6F-A1-300/350-LNTYPE 1
Polo Altura
15-20m
Energía
100w-350w
Distancia de proyección
100m-500m
Uso
Depósito
Clasificación IP
IP66
Certificación
CCC, CE, CQC, Marca C, EMC, Energy Star, ETL, FCC, FDA, GOST, GS, LVD, PSE, ALCANZAR, RoHS, SAA, SASO, vde
Voltaje De Entrada
220V
LED salta Marca
Osram
Paquete de Transporte
caja de cartón
Especificación
590*360*135mm
Código del HS
9405409000
Capacidad de Producción
50000pcs / año
Descripción de Producto
Las luces de inundación LED tipo caja de zapatos se utilizan comúnmente para sustituir o reemplazar las luces de HPS tradicionales y las de halogenuros metálicos, proporcionando un ahorro de energía de hasta 65-80% con sistema atenuador PLC. Estos proyectores de caja de zapatos son seguros y duraderos para uso al aire libre y están protegidos contra la lluvia, la nieve y chorros de agua de baja intensidad. Son perfectos para estadios, parques, carteles publicitarios, lugares de culto e iluminación vial.
⚙️ Características de Producto
- Excelente disipación de calor con diseño resistente y profesional.
- Fácil instalación y mantenimiento.
- Sin cables expuestos al sol y a la lluvia.
- Gran eficiencia energética - de hasta 140lm/w.
- Diseño delgado de perfil bajo que incrementa la resistencia al viento.
- IP66, ideal para ubicaciones con humedad.
- 5 años de garantía.
El proyector LED de caja de zapatos ofrece una experiencia de iluminación uniforme para grandes espacios. Ha sido desarrollado para estacionamientos, áreas céntricas, barrios, paseos peatonales y paisajismo urbano. Gracias a una variedad de opciones de montaje, potencias disponibles y ángulos de apertura, se puede configurar para adaptarse a la mayoría de los requerimientos del proyecto. Su eficiente disipador de calor permite una carcasa duradera garantizando una excelente dispersión térmica. El sensor de luz fotocélula opcional proporciona una forma inteligente de aumentar el ahorro de energía regulando el nivel de brillo según la necesidad.
🔧 Opciones
- Alrededor de 25 opciones diferentes de ángulo de haz de luz.
- Regulable mediante sistema PLC dimmer / DALI / 0-10V.
- Disponible con célula fotoeléctrica y sensor de movimiento.

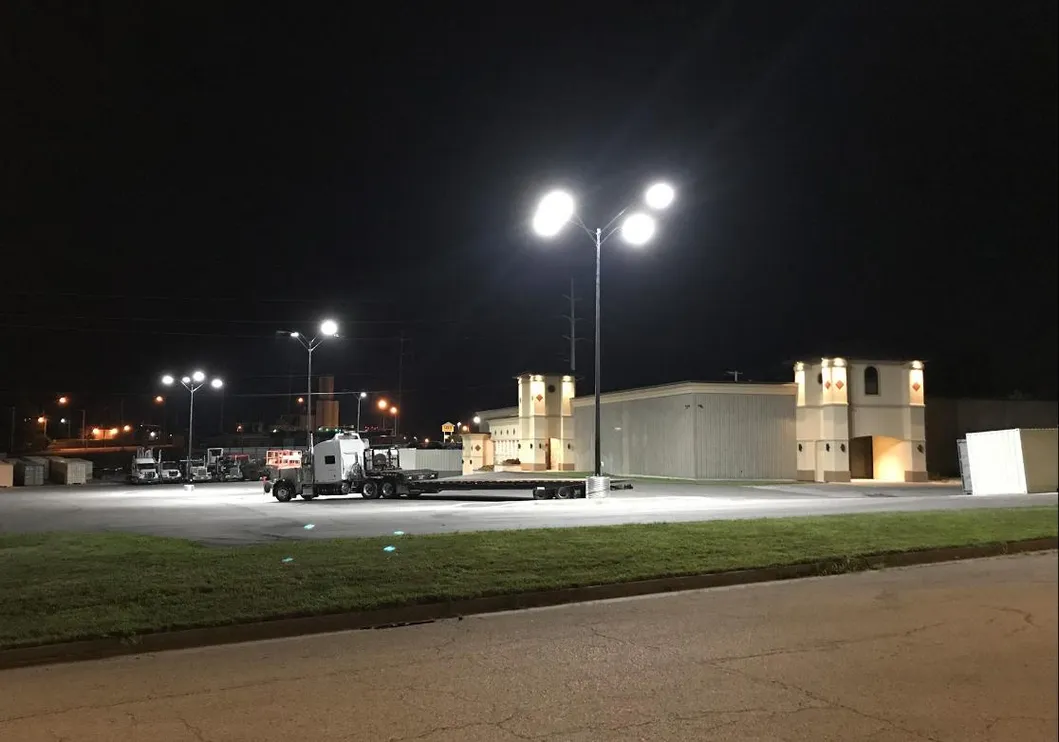

📍 Ámbito de aplicación
- Calles, plazas de aparcamiento, puertos marítimos e instalaciones industriales.
- Paseos peatonales y áreas exteriores de edificios.
- Calzadas, vías públicas, centros urbanos y residenciales.
📜 Certificados
- Mercado americano: UL, DLC Premium, cUL, ETL.
- Mercado europeo: CE (EMC, LVD, RoHS).
Aspectos Destacados
💡 Super Luminoso y Ahorro de Energía
Equipado con fuentes LED SMD 5050 y 3030 de alta luminosidad que garantizan una eficiencia del sistema de hasta 140 lm/w. La fuente de luz ofrece una mayor vida útil y menor degradación lumínica. Salida de 21,000 LM equivalente a equipos tradicionales HID de 750W-800W. Lentes profesionales LEDiL de 70x150° optimizadas para estacionamientos y carreteras. Además, el sistema regulador PLC asegura un ahorro de energía adicional de entre el 80% y 85%.
🌧️ Resistente al agua IP66 y Fácil Instalación
La protección impermeable IP66 es idónea para las condiciones exteriores más exigentes. Funciona de manera estable frente a lluvias intensas, nieve o altas temperaturas. Cuenta con acoplamiento ajustable slipfitter compatible con postes estándar de 60 mm (2.36"). El soporte permite una regulación de hasta 180 grados para orientar el haz de luz hacia el área requerida.

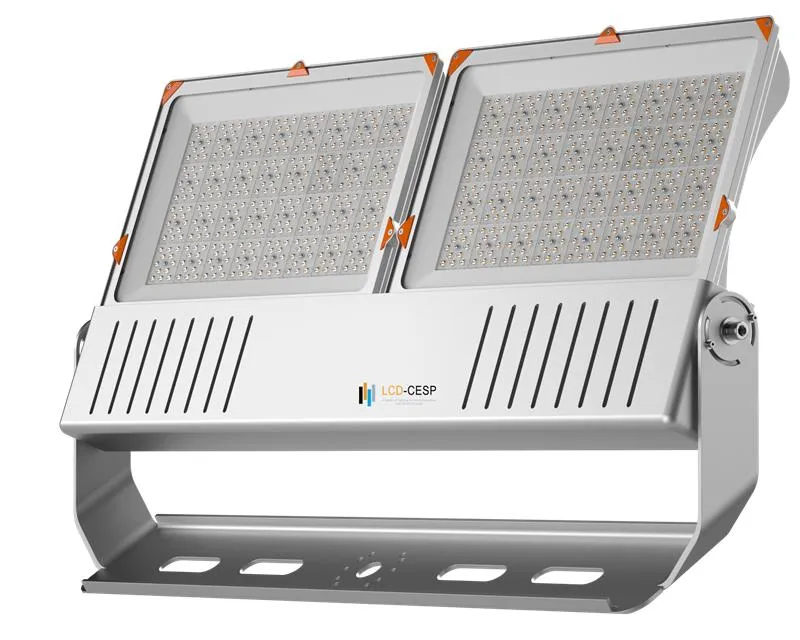

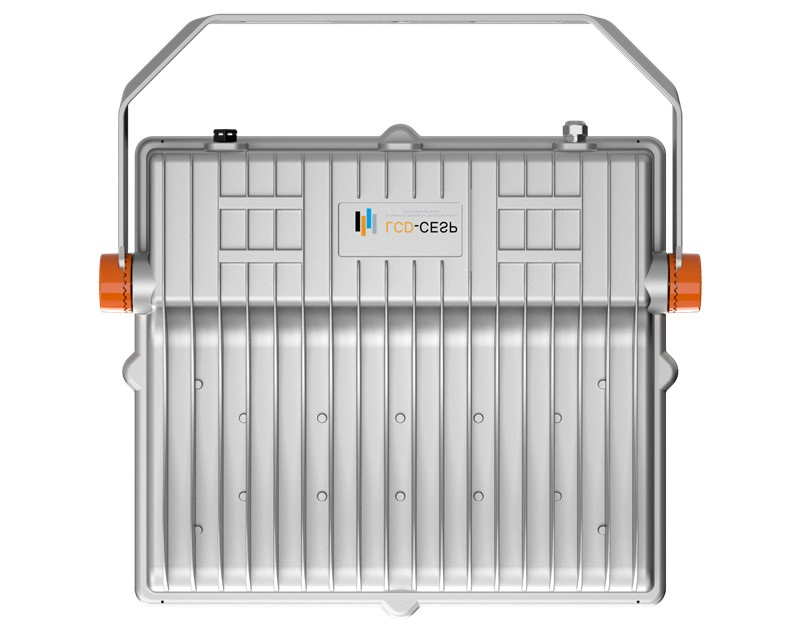

🌡️ Disipación de Calor Profesional
Disipador con diseño de aletas de gestión térmica avanzada que maximiza la superficie de contacto con el aire para un enfriamiento rápido. Esta eficiente disipación térmica mantiene el chip y el controlador a temperaturas operativas seguras, extendiendo la vida útil por encima de las 60,000 horas (equivalente a 16 años con 10 horas de uso diario).
🎯 Lentes LEDiL de Precisión y Simulación DIALux
Las ópticas LEDiL integradas optimizan la uniformidad del haz luminoso e incrementan los niveles de seguridad y eficiencia. Facilitamos estudios lumínicos a través de simulación en software DIALux personalizados para su proyecto (estacionamientos, avenidas, campos deportivos), calculando la potencia y el número de luminarias requeridas.
🛡️ Certificación y Garantía
Avalado por las certificaciones de seguridad ETL, DLC Premium, CE, FCC y RoHS. Cada unidad incluye cable de seguridad anticaídas para un montaje confiable. Cuenta con 5 años de garantía que cubre cualquier defecto de fabricación.

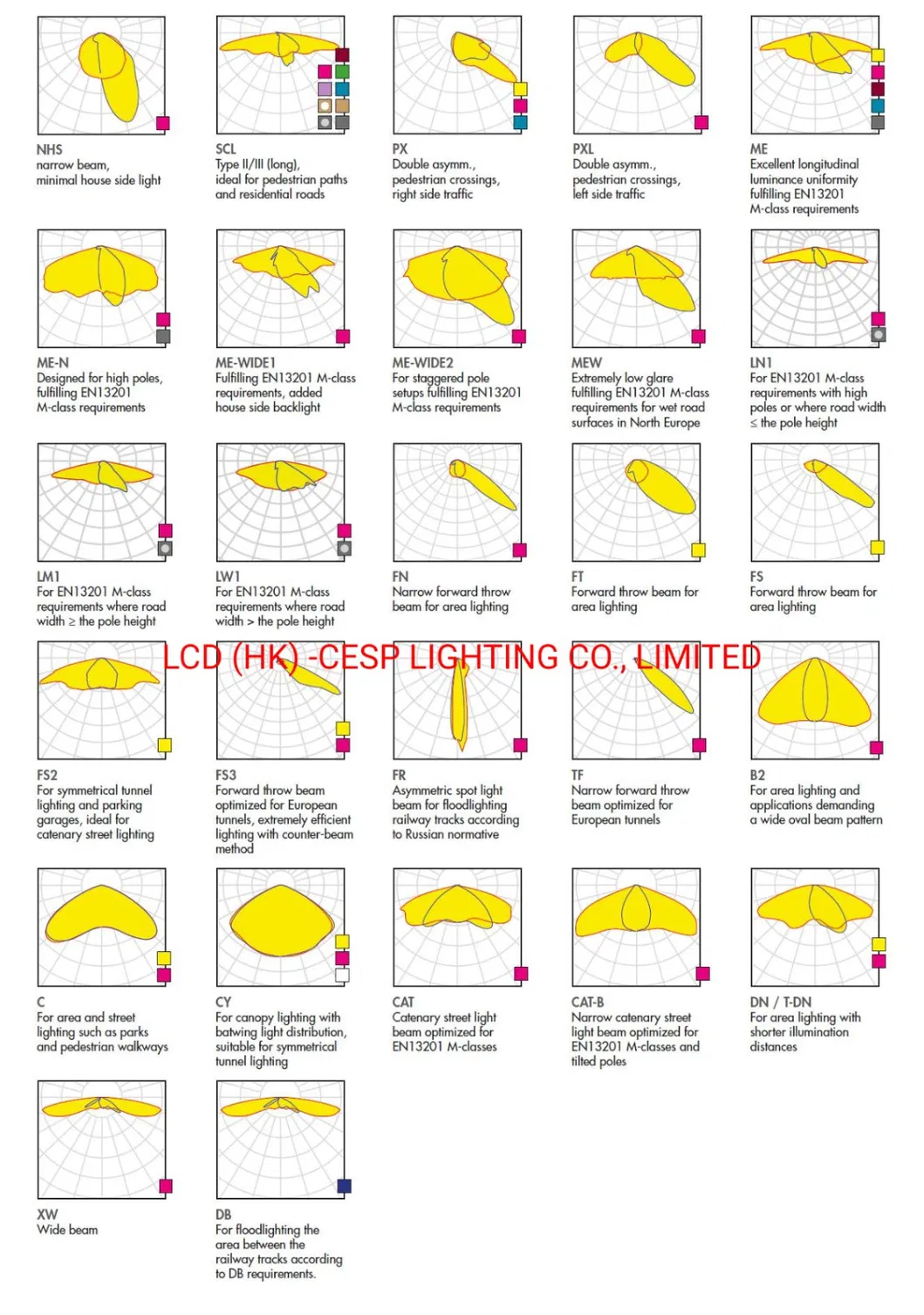

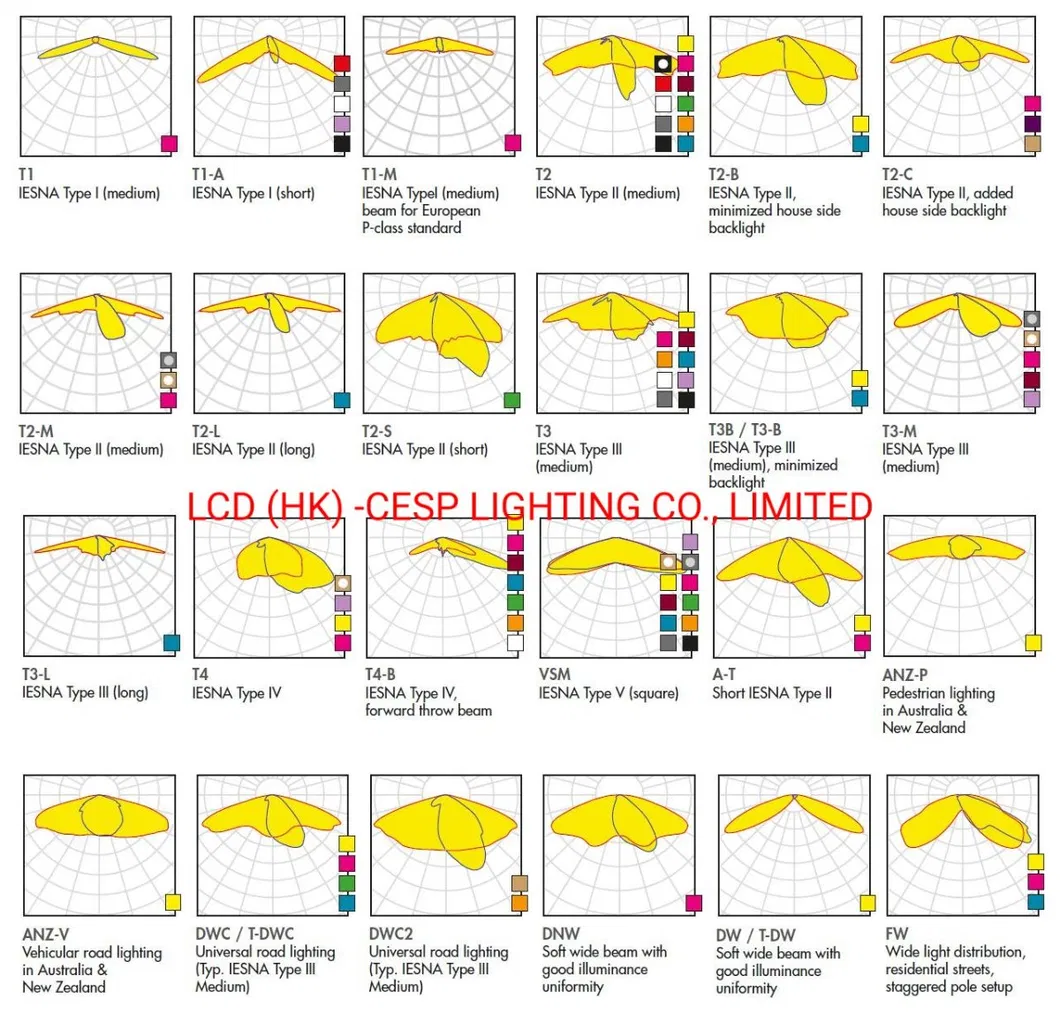

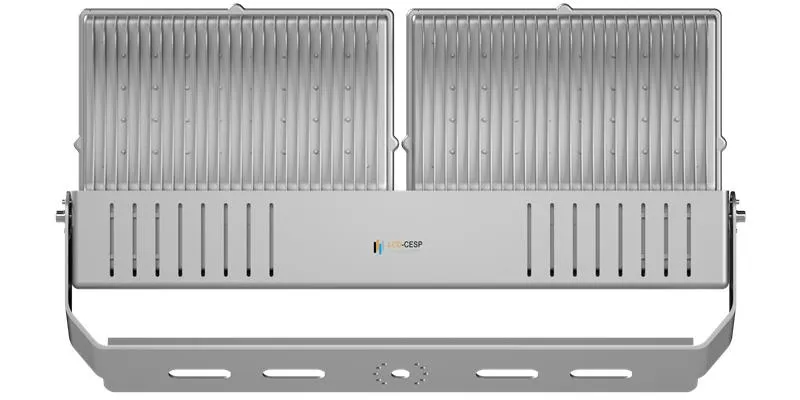

Dimensión de productos y Curvas de Luz
Especificaciones Técnicas
| Lumen estándar (130lm~140lm/W) |
| Modelo |
Potencia Nominal (W) |
Tensión Nominal |
Eficacia Nominal (lm/w) |
Flujo Luminoso (lm) |
Ángulo de Haz |
Cantidad de LED |
CRI |
| G6F-A1-80 |
80 |
AC100~277V
50~60Hz |
140±5 |
11200±5% |
Tipo 2
Tipo 3
Tipo 4
Tipo 5
Etc. |
140PCS SMD 3030 |
>70Ra |
| G6F-A1-100 |
100 |
140±5 |
14000±5% |
140PCS SMD 3030 |
| G6F-A1-120 |
120 |
140±5 |
16000±5% |
140PCS SMD 3030 |
| G6F-A1-150 |
150 |
140±5 |
20300±5% |
140PCS SMD 3030 |
| G6F-A1-200 |
200 |
140±5 |
28000±5% |
280PCS SMD 3030 |
| G6F-A1-250 |
250 |
140±5 |
35000±5% |
420PCS SMD 3030 |
| G6F-A1-300 |
300 |
140±5 |
41000±5% |
420PCS SMD 3030 |
| Datos Eléctricos |
Datos Fotométricos |
| Frecuencia de funcionamiento |
50-63Hz |
Colores de luz disponibles |
Blanco cálido; blanco natural; blanco luminoso |
| Tipo de corriente |
AC100-277V / 12V 24V 32V |
Temperaturas de color |
3000K; 4000K; 5700K; 6500K |
| Factor de potencia λ |
>0,95 |
Índice de rendimiento cromático Ra |
>70 |
| Eficiencia en % |
>90% |
Desviación estándar de coincidencia de color |
< 3 SDCM |
| Hora de inicio (s) |
0,1 s |
Deslumbramiento unificado (UGR) |
< 27 |
| Tiempo de calentamiento al 60% |
0.5 s |
Ángulos de haz disponibles |
Tipo 2 / Tipo 3 / Tipo 4 / Tipo 5, etc. |
| Certificación de Normas |
Condiciones de Funcionamiento |
| Tipo de protección |
IP65 / IP66 |
Temperatura del disipador de calor |
-30~+75 ºC |
| Resistencia dieléctrica SPD |
3-4 KVac |
Temperatura ambiente |
-30~+55 ºC |
| Características de seguridad |
Protección circuito abierto / cortocircuito / sobretensión |
La temperatura de almacenamiento |
-40~+80 ºC |
| Certificados |
EE.UU.: UL, DLC Premium, cUL
Europa: TUV, GS, CB, CE, D Marca
Australia: SAA, CTick, RMC |
|
| Eficiencia energética |
A+ / A++ |
|
| Esperanza de Vida |
Características Adicionales del Producto |
| Vida útil nominal |
5 años (garantía de mantenimiento gratuito) |
Toma de base / Conexión |
Cableada directamente |
| Ciclos de conmutación |
100.000 veces |
Regulable |
PLC dimmer / 0-10V / DALI regulable |
| Mantenimiento de Lumen (e.o.l.) |
70-80% |
|
| Información de Embalaje |
| Modelo |
Dimensión (mm) |
Tamaño del Cartón (cm) |
Cant. por Caja |
Peso Neto / PC (kg) |
Peso Bruto / Caja (kg) |
| G6F-A1-80W/100W/120W/150W |
426*378*75 |
59*36*13.5 |
1 pcs |
5.5 |
8.6 |
| G6F-A1-200W |
546*378*75 |
71*36*13.5 |
1 pcs |
6.8 |
9.8 |
| G6F-A1-250W/300W |
671*378*75 |
83*36*13.5 |
1 pcs |
9.6 |
13.8 |

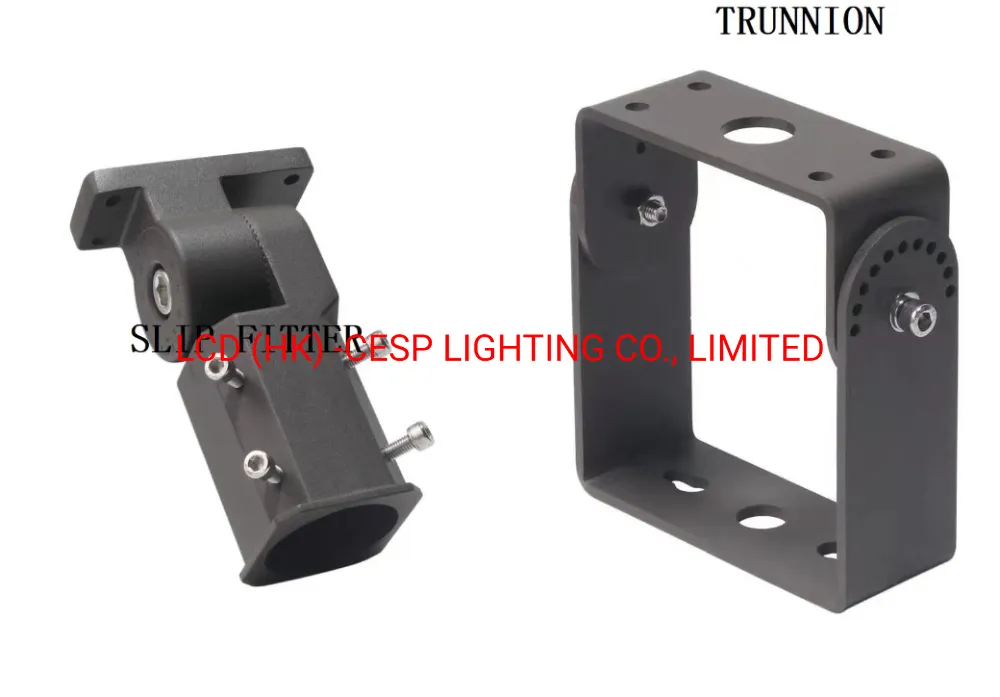

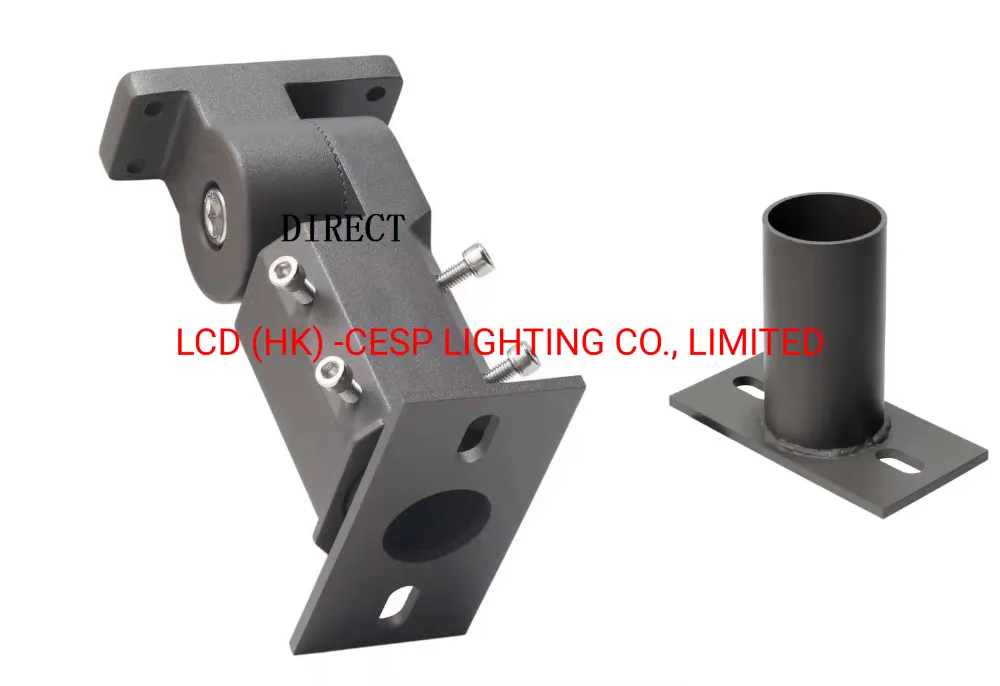

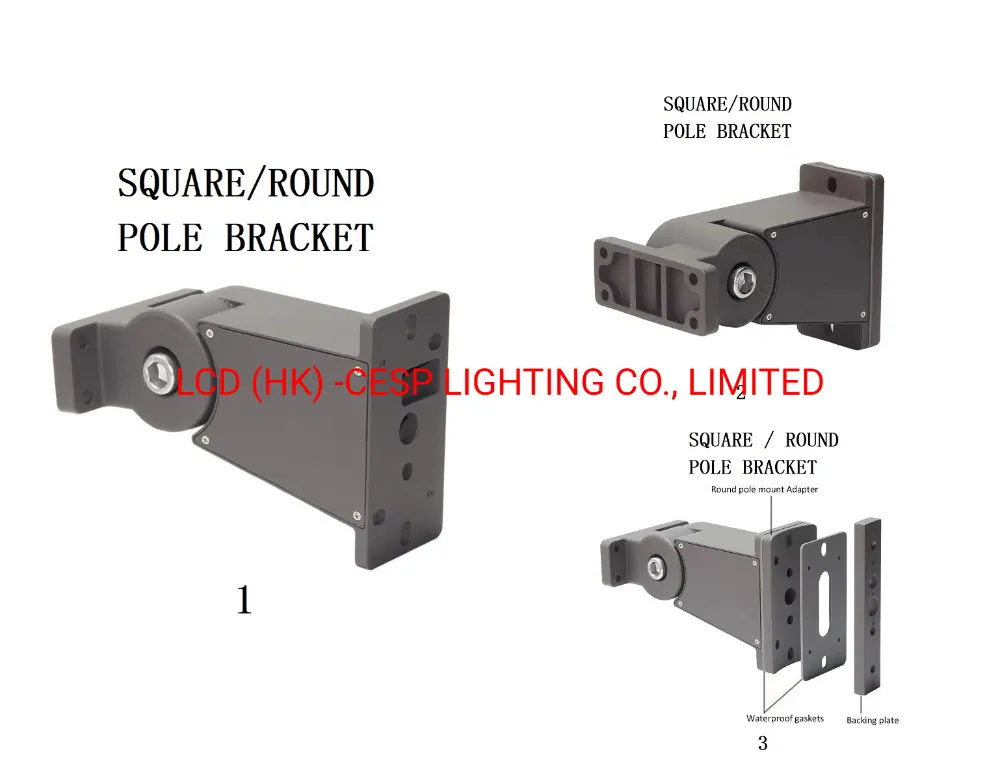

Opciones de Brazos de Montaje
Preguntas Frecuentes (FAQ)
❓ 1. ¿Qué es una luminaria LED tipo caja de zapatos y cuáles son sus ventajas?
Es un proyector diseñado específicamente para iluminación exterior de grandes áreas, con un formato rectangular robusto. Ofrece una alta eficiencia lumínica con un ahorro de energía del 65-80% respecto a halogenuros metálicos y lámparas de sodio tradicionales.
❓ 2. ¿Qué resistencia tiene este equipo frente a condiciones climáticas adversas?
Cuenta con una clasificación IP66, lo que significa que es completamente hermético al polvo y resistente a chorros de agua potentes, lluvias continuas, nieve y tormentas, ideal para ubicaciones exteriores húmedas.
❓ 3. ¿El sistema admite regulación de intensidad?
Sí, el proyector es compatible con múltiples sistemas de regulación como PLC dimmer, control DALI y sistemas de 0-10V, además de soportar de manera opcional fotocélulas y sensores de movimiento.
❓ 4. ¿Qué tipo de garantía y vida útil ofrece este proyector LED?
El equipo dispone de una garantía de 5 años respaldada por pruebas y certificaciones internacionales. Su vida útil estimada supera las 60,000 horas debido a su diseño térmico eficiente de aletas disipadoras.
❓ 5. ¿Qué tipos de montaje y brazos están disponibles?
El proyector cuenta con múltiples adaptadores de brazo intercambiables, incluyendo soportes para montaje en postes redondos (slipfitter de 60 mm de diámetro) y soportes regulables de 180 grados para direccionar el haz lumínico de forma idónea.
❓ 6. ¿Ofrecen asistencia técnica para el cálculo de la iluminación en proyectos?
Sí, se facilita un servicio de diseño luminotécnico gratuito mediante simulación con el software DIALux. A partir de las medidas de la zona a iluminar y la altura de los postes, se calcula el número y potencia exacta de las luminarias necesarias.
